ナビチタン用品焼結金属フィルターディスク長年にわたるアプリケーション指向の研究と海外市場での経験によって形作られた製品です。-研究開発の初期段階では、さまざまな構成にわたってテスト記録が蓄積され、さまざまなサービス要件の下での粒子保持、透過性、寸法の一貫性、および材料の選択に注意が払われました。国際的なビジネスが拡大するにつれて、仕様はヨーロッパ、北米、東南アジア、中東の購買慣行とますます一致するようになりました。リピート注文記録、検査文書、カスタマイズされたサンプリングが、購入者向けのサービス フレームワークの一部を形成しています。-
ナビチタンのソリューション
中国の有名なチタン生産地である宝鶏に根ざした伝統を持つ NAVI Titanium は、応用知識、材料規律、長期的な技術蓄積に関して独特の評判を築いてきました。- 2008 年以来、そのポートフォリオは従来の電極形状から高度にカスタマイズされた構成へと拡張されました。プロのバイヤーは、電極を外観だけで判断するのではなく、基板のグレード、コーティングの化学的性質、活性領域、寸法範囲、電流負荷、反応タイプ、設置形状を合わせて評価できます。次の表は、NAVI Titanium の主要な電極ファミリーにわたる代表的な仕様とアプリケーションの参考資料をまとめたもので、技術的な比較、プロジェクトの選択、カスタマイズされた調達の実用的な出発点となります。
NAVI Titanium は、材料科学の観点からディスクの製造にアプローチしています。{0}円形の形状により、直径、厚さ、平面度、同心度、圧力応答を系統的に評価できます。このようなパラメータは、制御された油圧特性を必要とする規定のハウジングまたはシール構造内にディスクが設置される場合に特に関連します。
応用
焼結金属フィルターディスクNAVI Titanium は、制御された微粒子保持、圧力管理、化学的適合性、一貫した流量性能が重要であるガスの精製と分析、廃水処理に適しています。

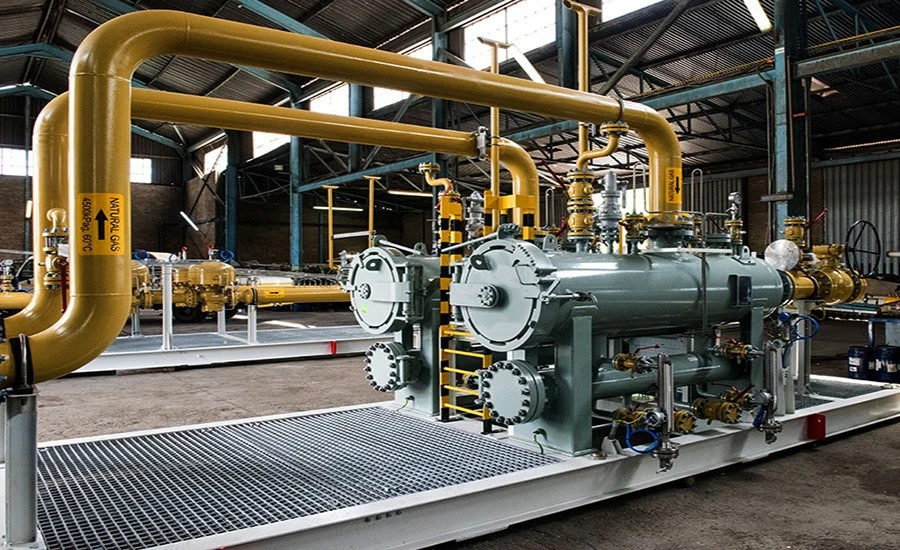

ガスの精製と分析サンプリングでは、流れの圧力バランスや化学組成を乱すことなく、浮遊固体を制御して除去する必要があります。 NAVI Titanium では、焼結微粒子保持ディスクが曲がりくねった三次元通路ネットワークを通じて機能します。-その捕捉は、粒子の直径、通路分布、厚さ、空塔速度、および差圧によって決まります。分析システムの場合、過度の圧力損失によりサンプリング速度が変化する可能性があり、保持力が不十分であると下流のセンサー、クロマトグラフカラム、または分光セルに汚染物質が混入する可能性があるため、この関係は特に重要です。したがって、調達チームにとって、公称ミクロン評価だけでは限られた情報しか得られません。バブルポイント データ、圧力降下曲線、有効開口容積、寸法公差、材料の適合性は、仕様のより有意義な基礎を提供します。用途には、ガス サンプリング ライン、分析機器、キャリア ガスの準備、実験室用反応器、プロセス ガスの精製などがあります。-流量要求に応じて厚さと細孔径の分布を選択すると、一貫したサンプリング条件を維持しながら、高感度の分析ステージへの粒子の移動を軽減できます。{11}}

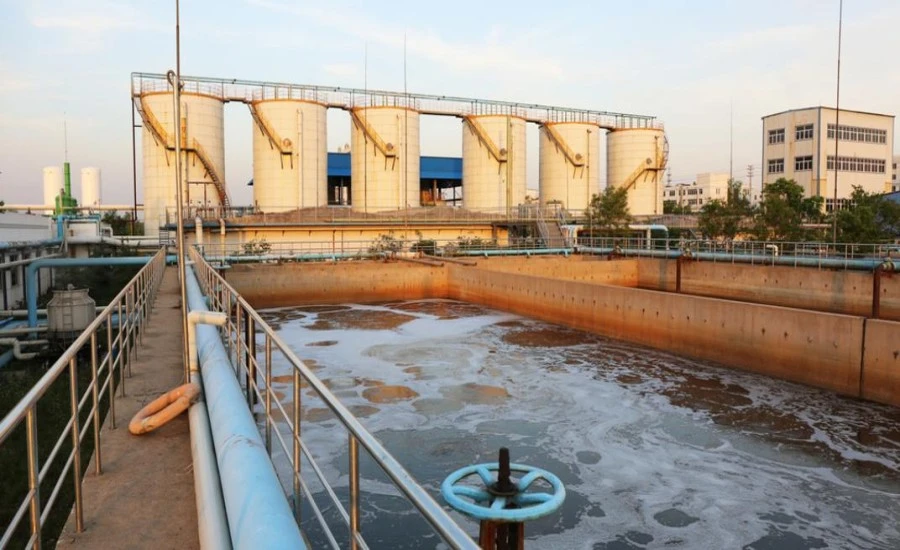

2. 排水処理
電気化学的および物理化学的廃水システムでは、浮遊固体、触媒残留物、沈殿物、反応副生成物が頻繁に発生します。これらは、再循環または下流処理の前に除去する必要があります。{0}}焼結微粒子保持ディスク-は、相互接続された内部通路を通る固体の移動を制御でき、分離性能は通路のサイズ分布、厚さ、粘度、流速、圧力差によって決まります。単純な表面バリアとは異なり、深さに基づく保持力は捕捉された物質を内部容積全体に分散させるため、負荷が増加するにつれて圧力上昇やサービス間隔に影響を与える可能性があります。{4}}処理-システムの購入者は、公称保持グレードのみから選択するのではなく、材料の適合性を pH、塩化物濃度、酸化種、温度、洗浄化学物質に対して評価する必要があります。ディスクの直径、厚さ、シールの形状、流れの方向も、耐水圧性と設置の互換性に影響します。一般的な業務には、再循環ストリームの前処理、沈殿固体の除去、ポンプとバルブの保護、膜または電気化学処理前の浄化段階が含まれます。圧力降下、保持効率、繰り返しの洗浄をカバーする性能記録は、連続運転の仕様を確立する際に貴重です。
購入ガイド
品質管理（QC）
NAVI Titanium の場合、分析証明書は単なる日常的な品質文書以上のものです。注文された仕様と納品されたバッチの間に追跡可能なリンクが作成されます。各記録は、主要な材料情報、寸法データ、コーティング関連の結果、および該当する検査結果を識別できるため、購買チームと技術チームは、提供された構成が合意された要件に一致しているかどうかを検証できます。-この文書は、繰り返しの注文、受入検査、技術監査、長期調達の場合に特に価値があり、海外の購入者に受け入れと将来の仕様照合のための明確な文書ベースを提供します。-
製造工程

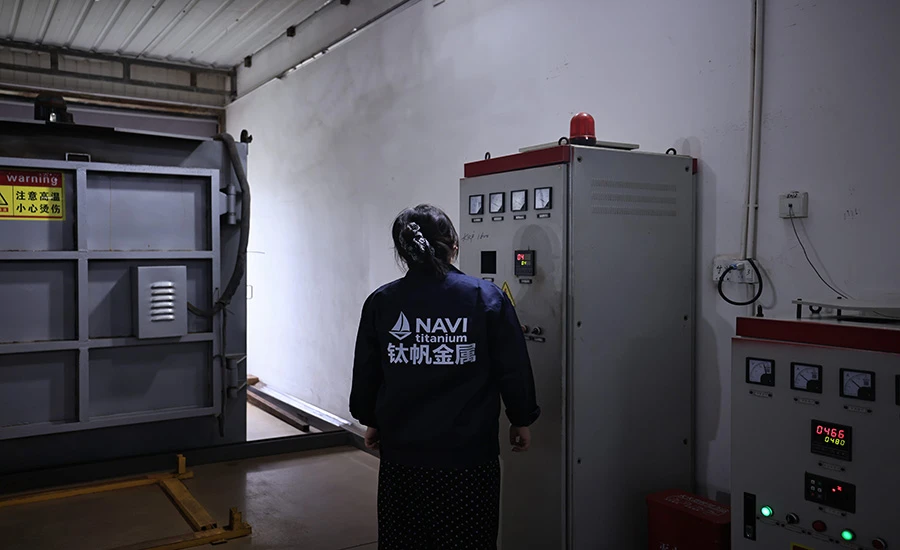

NAVI Titanium では、焼結金属ディスクの製造は、必要な透過性、保持レベル、使用環境に応じて選択された、慎重にグレード分けされた粒子原料から始まります。均一な粒径分布を得るために、材料は最初に配分および混合されます。次に、この原料を専用の型に充填し、制御された圧力下で圧縮し、必要な直径、厚さ、内部空隙パターンを確立します。
成形されたブランクは熱圧密に進み、慎重に制御された加熱サイクルにより、相互接続された通路を維持しながら隣接する粒子間の結合が促進されます。加熱速度、保持時間、ピーク温度、冷却順序は、材料の組成と寸法要件に応じて調整されます。熱処理後、指定された形状に合うようにエッジと接続面に機械加工または仕上げを施すことができます。
次元の選択
調達チームにとって、ディスクの外径は単なる公称サイズではありません。これにより、部品がハウジング、カートリッジ、溝、または止め輪の内側にどのように収まるかが決まります。 NAVI Titanium は、組み立て中に合わせ面が適切に位置合わせされた状態を維持できるように、公差や真円度とともに OD 要件を評価できます。
- 外径 (OD): おおよそのサイズを使用するのではなく、呼び径と必要な公差範囲を指定します。
- OD 公差: ディスクが機械加工された凹部または圧縮ホルダーに収まる場合、より狭い範囲が必要な場合があります。
- 真円度：真円からのずれが大きすぎると、接触ムラや局所的な隙間、挿入困難が生じる場合があります。
- 寸法安定性: 熱処理、機械加工、洗浄、およびサービス暴露後も、直径は合意された範囲内にとどまる必要があります。
- 取り付けクリアランス: ラジアルクリアランスは、ハウジングの形状、熱膨張、シール方法、および挿入方向を考慮する必要があります。
- 検査基準: 購入者は、受領前に測定された OD、真円度の結果、厚さ、およびバッチの識別を要求することができます。

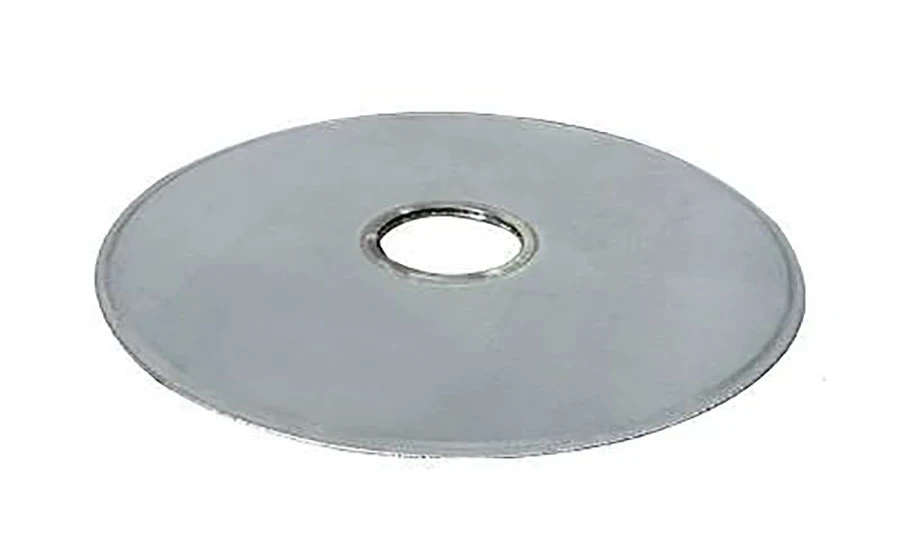

センターホール
中心穴の構成により、特に部品がシャフト、ボルト、チューブ、ノズル、または通路に適合する必要がある場合に、円形ディスクを超えて調達オプションが拡張されます。{0}}ナビチタンは外径、内径、厚み、取付配置の関係を生産前に検討できます。
- 外径: 座面の境界と面積を定義します。
- 内径: シャフトまたは通路のクリアランスを決定し、嵌合寸法と一致する必要があります。
- 穴の同心性: 偏心した着座や不均一な荷重を防ぐために、内側の開口部は外径に対して中心に位置する必要があります。
- 厚さ: 軸方向クリアランス、圧力降下、保持容量、取り付け深さに影響します。
- 取り付け方法: 圧縮、クランプ、ねじ式保持、ガスケットによる取り付け、または固定方法を指定します。
- 流れの方向: ハウジングのレイアウトに応じて、流れが半径方向に通過するか、軸方向に通過するか、中央の開口部を通過するかを明確にします。
- 形状の用語: ワッシャー-形のディスク、リング{1}}形の要素、および中心穴-のディスクは構成を表すことができますが、取り付けの詳細を意味する場合があります。

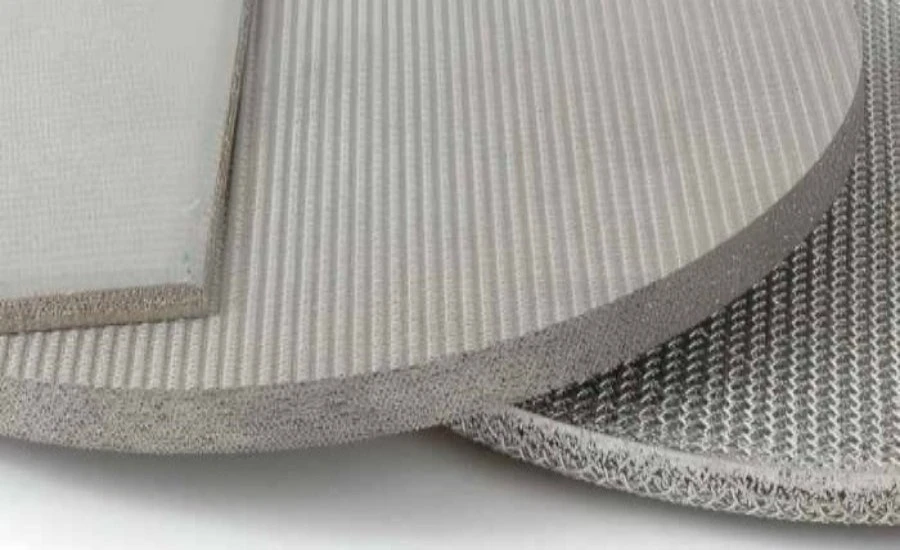

ディスク用途の平面度と平行度
厚さが制限されたまま直径が増加すると、組み立て中にたとえ少量の反りが大きくなる可能性があります。 NAVI Titaniumは、直径、厚さ、取り付け方法、合わせ面の要件に応じて平面状態を評価します。
平面度公差: 公称厚さのみに依存するのではなく、面全体にわたる許容偏差を定義します。
反り：熱処理、仕上げ加工後も真円面が十分に残っているか確認してください。
ガスケットの接触: 過度の偏りがあると、ガスケットの圧縮が不均一になり、局所的な漏れ経路が生じる可能性があります。
保持リングの接触-: 曲面では、均一な着座ではなく部分的な接触が生じる可能性があります。
クランプ分布: 不均一な形状により、力が円周全体に分散されるのではなく、選択された領域の周囲に集中する場合があります。
取り付けの安定性: 大きくて薄いディスクでは、取り付け中に小さな歪みがより顕著になるため、一般に平面偏差に細心の注意を払う必要があります。
平行度: シーリング アセンブリの 2 つの面の配置-
平行度は、ディスクの 2 つの主面間の角度関係を表し、厚さの一貫性と密接に関連しています。 NAVI Titanium は、寸法要件を検討する際に、全体の厚さ、直径、ガスケットの種類、留め具の配置とともに面と面の位置合わせを考慮します。--
2 つの面の平行度: 上面と下面の間の許容角度偏差を確立します。
厚さの一貫性: 平均的な厚さが図面と一致している場合でも、局所的な厚さの変動によりアセンブリの差異が増幅される可能性があります。
ガスケットの圧縮: 平行な面により、シール周囲に圧縮がより均等に分散されます。
クランプ力: 面の向きが不均一であると、選択した接触領域に負荷が集中する可能性があります。
スタックアップ許容差: ディスクの厚さ、ガスケットの厚さ、ハウジングの深さ、止め輪の位置を合わせて評価する必要があります。-
アセンブリのクリアランス: 角度の偏差が大きすぎると、片側の利用可能なクリアランスが減少し、反対側のクリアランスが増加する可能性があります。
同心度: 組立精度のための外径と内径の位置合わせ
のために焼結金属フィルターディスク同心度は外径 (OD) と内径 (ID) の位置関係を表すもので、ワッシャー{0}}形状または中心穴の構成では特に重要です。{1} NAVI Titanium は、ディスクがシャフト、ノズル、保持機構、または円形のシール シートの周囲に適合する必要がある場合に、この幾何学的関係を考慮します。外径軸と内径軸がずれると、環状領域の径方向の幅が不均一になります。このような偏心により、局所的な流れ領域が変化し、ガスケットの接触が不均等になり、挿入時の干渉が増加し、クランプ荷重が片側に偏る可能性があります。回転アセンブリまたは同軸アセンブリでは、過度のずれによって、ディスクとその相手シャフトまたは通路との間に位置ずれが生じる可能性もあります。
| バイヤーフォーカス | 技術的意義 |
|---|---|
| OD-ID同心度 | 均一な環状幅を維持 |
| 穴の位置 | アセンブリのオフセットを削減します |
| シール幅 | より均一なガスケット接触を促進します |
| 流域 | 非対称な通過分布を制限します |
| シャフト/ノズルの位置合わせ | 同軸設置の維持に役立ちます |
| クランピング | 局所的な負荷を軽減します |
中心穴の構成では、同心度を個別の寸法として扱うのではなく、外径、内径、厚さ、平面度、取り付け公差とともに評価する必要があります。{0}}
よくある質問
1. 研究開発チームは適切な粒子サイズの配合をどのように決定しますか?-
+
-
配合は、必要な保持レベル、透過性、厚さ、差圧、および意図された使用環境に応じて選択されます。研究者は通常、1 つのパラメータを個別に扱うのではなく、粒径分布を充填密度や熱結合特性とともに評価します。-
2. 新しい仕様は量産前にどのように評価されますか?
+
-
研究開発担当者は、直径、厚さ、穴の形状、平坦度、同心度、流量要求、および固定方法をレビューします。 -小規模な試験では、仕様が大量生産向けにリリースされる前に、寸法応答と油圧特性を検証できます。-
3. 配合研究はさまざまな流量要件にどのように対処しますか?
+
-
研究者は、粒子サイズ、空隙容積、厚さ、熱サイクルの関係を調整して、通過能力と粒子保持の間の適切なバランスを得ることができます。いくつかの配合物間の比較テストは、内部形状の変化が圧力降下とスループットにどのような影響を与えるかを特定するのに役立ち、購入者がグレードを選択するためのより科学的な根拠を得ることができます。
4. 障害分析中にどのような情報が検査されますか?
+
-
故障解析は、寸法検査、表面観察、浸透性試験、圧力降下の比較、破損または変形した領域の検査から始まります。{0}その後、研究開発担当者はその結果を過去のバッチ記録、配合データ、熱サイクル記録、動作パラメータと比較します。-
5. 研究開発記録はリピート注文や仕様の最適化にどのように役立ちますか?
+
-
履歴記録により、研究者は以前の配合、寸法、検査結果、アプリケーションのフィードバックを比較できます。リピート購入者が、より高いフロー容量、より厳密な寸法管理、または改訂された保持レベルを要求する場合、これらの記録は、未検証の仕様から始めるのではなく、制御された変更のための技術的参照を提供します。
