現場での消毒剤の生成に関して言えば、次亜塩素酸ナトリウム電気分解は、都市の水処理、プールの衛生管理、工業プロセスの用途にわたる基礎技術としての地位を占めています。-この電気化学プロセスの中心はアノードにあります-特に、チタン陽極棒-これはシステムの動作効率、エネルギー消費量、寿命を決定します。この重要なコンポーネントが電解性能をどのように強化するかを理解することは、施設管理者やエンジニアが十分な情報に基づいた意思決定を行うのに役立ち、大幅なコスト削減と運用の信頼性につながります。
電気分解による次亜塩素酸ナトリウム (NaOCl) の生成では、塩溶液に電流を流し、アノード表面で塩素の発生を引き起こします。この塩素は水酸化物イオンと反応して、目的の消毒剤を形成します。電極材料の選択は、反応速度論、エネルギー要件、および過酷な動作条件に耐える能力に基本的に影響します。グラファイトやステンレス鋼などの従来の材料は、塩素や高濃度の塩分に継続的にさらされると機能しなくなるため、チタン-ベースのアノードが望ましいだけでなく、不可欠なものとなっています。
持続可能なオンデマンドの消毒ソリューションに対する需要の高まりにより、電極技術の革新が加速しています。{0}最新のチタン アノード ロッド システムには、エネルギー入力を最小限に抑えながら塩素の発生効率を最大化する高度なコーティング プロセスが組み込まれています。これにより、環境と経済の両方の懸念に対処できる二重のメリットが得られます。{2}}
次亜塩素酸ナトリウムの生成にチタン陽極棒が不可欠なのはなぜですか?
連続的な塩素生成の電気化学的需要
次亜塩素酸ナトリウムの電気分解では、アノード材料は非常に厳しい作業条件にさらされます。アノードは、塩化物が豊富で腐食性の高い環境で酸化反応が起こるのを助けながら、数千時間の使用でも形状を維持できるようにする必要があります。チタンは錆びず、表面に自然に形成される保護された酸化層があるため、ベースとして最適です。
ほとんどの金属とは異なり、チタンは適切にコーティングされていれば同じサイズと導電性を保ちますが、他の金属は電解条件で腐食または不動態化します。基材は、触媒コーティングをサポートする強塩基であり、通常、ルテニウム、イリジウム、またはプラチナを含む混合金属酸化物 (MMO) です。これらの貴重な金属コーティングは、塩素発生の過電圧を低下させます。これにより、反応を引き起こすために必要な電圧が直接低下し、その結果、使用されるエネルギー量が削減されます。
代替材料では不十分な理由

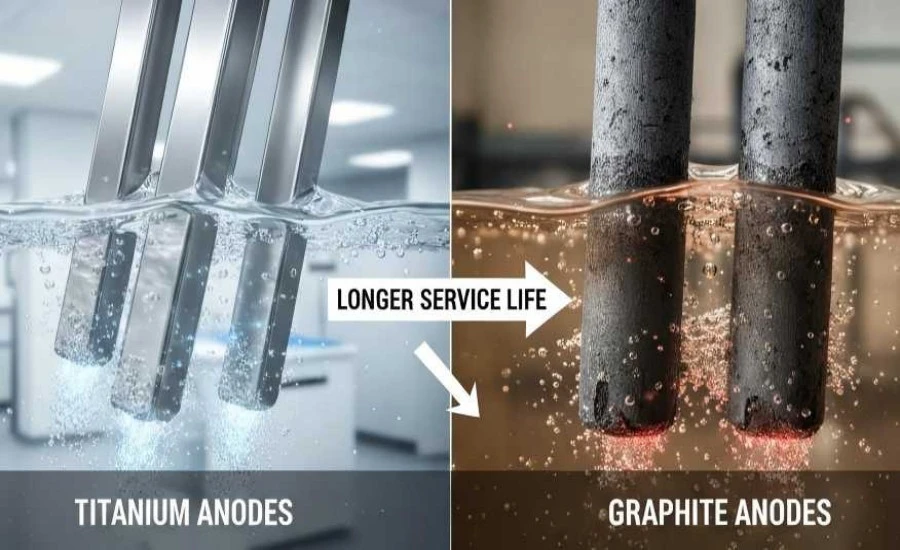

グラファイト陽極はかつては電気化学用途でよく使われていましたが、徐々に磨耗し、電解液中に炭素が混入してしまいます。ステンレス鋼は塩化物にさらされるとすぐに孔食が発生しますが、銅と鉄は制御不能なほど腐食し、プロセスの流れに不要な金属イオンが追加されます。これらの問題により、電極を頻繁に交換する必要があり、生産が停止し、出力の品質が低下します。
チタンの受動的安定性と MMO コーティングの触媒活性が連携して、これらの問題を完全に解決します。この相乗効果の結果、チタン陽極棒技術は、1 時間あたり 50 ～ 5000 グラムの有効塩素を含む次亜塩素酸ナトリウムを製造できる信頼性の高いシステムの標準となっています。
材料の選択がシステムの経済性に与える影響
チタン電極技術は、単純な材料に比べて初期費用が高くなりますが、ライフサイクル調査では、チタン電極技術がより良い投資であることが繰り返し示されています。
エネルギーの節約-古い電極タイプと比較して 20 ～ 40% - だけで、使用後 18 ～ 36 か月以内の資本コストを十分にカバーできます。耐用年数が長くなることで経済的メリットも高まります。適切にメンテナンスされたチタン陽極は、制御された条件下で 5 ～ 10 年間正常に動作します。
チタン陽極棒と電解槽における塩素の発生
陽極表面での塩素発生のメカニズム
分子レベルでは、塩素はアノードと電解質の間の接触部で電子を移動させることによって形状を変化させます。溶解した塩からの塩化物イオンは、正に帯電した電極表面に移動し、そこで酸化されます。この変化がどの程度うまく機能するかは、アノード層の電気触媒作用の程度と、反応に利用できる電気化学的表面積の広さに依存します。
塩素と反応させて作られた混合金属酸化膜は、多くの活性点を与える結晶形をしています。ルテニウムとイリジウムの酸化物は塩素の生成に特に優れており、これにより活性化エネルギー障壁が低下し、より低いセル電圧で反応が起こることがわかっています。この電圧の低下は電力使用量の削減を直接意味し、これは継続的な電気分解システムの稼働にかかるコストを把握する上で重要な要素となります。

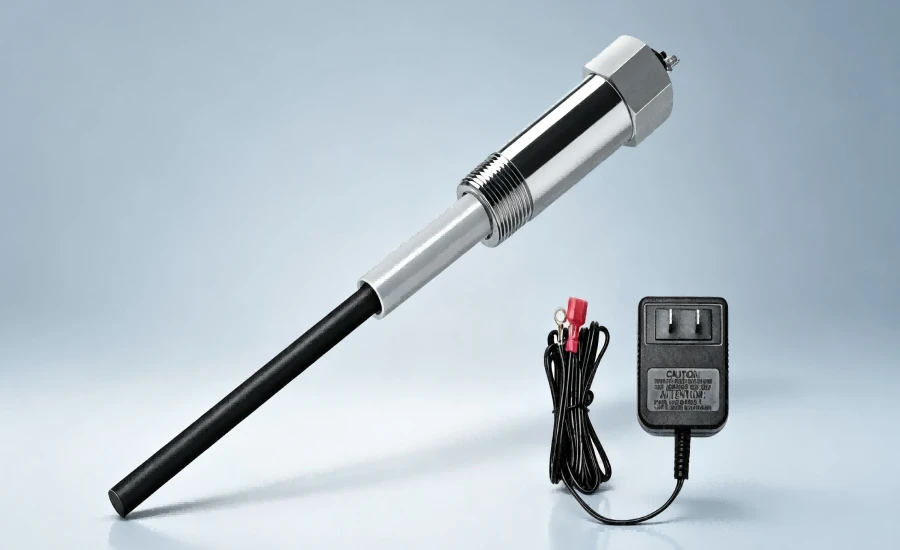

チタン陽極ロッドの物理的形状も、その機能に影響します。ロッドの配置により、リアクトルの体積に比べて表面積が最大限に活用されると同時に、電流が均一に流れるようになります。この設計の選択により、コーティングの破壊を加速するホットスポットが阻止され、塩素の発生が電極表面全体で同じになることが保証されます。
電流密度とその生産速度への影響
次亜塩素酸ナトリウムの作成で変更できる重要なことの 1 つは、動作電流密度です。これは、電極の特定の領域を流れる電気の量です。チタン陽極棒。電流密度が高いと生産速度が速くなりますが、より多くのエネルギーを消費し、アノードコーティングにかかる熱ストレスも大きくなります。最新のチタン電極システムは、通常 1 平方メートルあたり 500 ～ 3000 アンペアの広範囲の電流密度に対応できます。これにより、作業者は生産量と効率性の最適な組み合わせを見つけることができます。
高電流レベルでは、ガスの発生によりベースに大きなストレスがかかりますが、強力なチタンがそれに対処します。塩素の生成とともに酸素の共発生が起こり、電極の表面が粗くなります。-これらの機械的力が劣悪な電極材料に当たると、電極材料に小さな亀裂が生じ、そこから電解液が侵入します。これにより、電解液が基板の錆びや層の剥離の原因となります。チタンは柔軟性があり、熱的に塗布された MMO コーティングはよく接着するため、チタンを分解するこれらの方法はうまく機能しません。
電解質組成とpH管理
次亜塩素酸ナトリウムは通常、0.3% ～ 3% の濃度の塩化ナトリウム溶液から作られます。電気分解中に水酸化物イオンが蓄積すると、pH は自然に上昇します。これにより環境がよりアルカリ性になり、次亜塩素酸塩が安定に保たれるようになります。一方、極端な pH レベルでは、コーティングの機能が変化し、保護コーティングが損傷した場合にチタンベースの不動態化が加速する可能性があります。

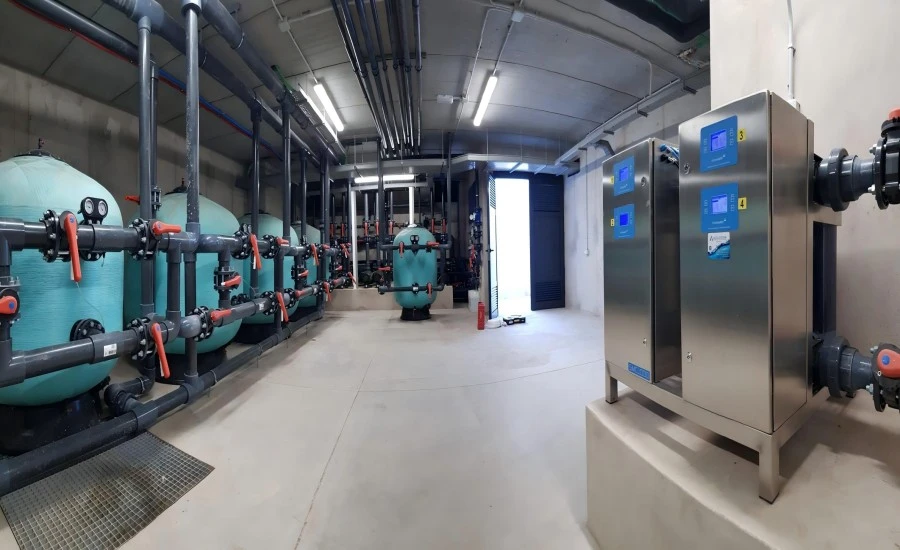

チタン陽極ロッドの最新の設計では、pH 2 ～ 14 の範囲にわたって安定したコーティングが使用されています。これにより、さまざまな条件のさまざまな状況で使用できるようになります。この pH 耐性は、水の化学的性質を適切に保つために動作パラメータを頻繁に変更する必要があるスイミング プールで特に役立ちます。
高塩電解条件下でのチタン陽極ロッドの性能-
高濃度の塩化物環境での動作
電極材料は、海水の電気分解や高濃度の塩水の用途において最も過酷な条件で機能する必要があります。{0}}塩の量が飽和に近づくと、溶液の導電率が上昇します。これにより抵抗損失は低下しますが、周囲の腐食性が高まります。このような状況では、チタン基材の保護能力と MMO コーティングの化学的保護が成功を決定する非常に重要な要素になります。
一流の材料科学大学が行った研究によると、適切に作成されたイリジウム-酸化タンタル コーティングは、25% 塩化ナトリウムを含む液体中で 1 平方メートルあたり 2500 アンペアを超える電流レベルで固体として機能し続けることがわかっています。これらの過酷な条件により、老化プロセスが加速され、ほとんどの電極材料がすぐに破壊されてしまいます。しかし、先進的なチタンアノードロッドシステムは、何年も使用してもほとんどダメージを受けることなく動作し続けます。
電極表面の電気二重層は、濃縮された塩溶液の高いイオン強度によって押し戻されます。
これにより、物質輸送の限界が低下し、反応速度が遅くなる可能性があります。この効果により、電極の単位面積あたりにより多くの作業を実行できるため、スペースが限られている現場で資本をより有効に活用できます。
電極の性能に対する温度の影響
オーム抵抗と過電位損失により、電気分解により周囲に大量の熱が発生します。チタン陽極棒。システムの構築方法や屋外の天候にもよりますが、通常は摂氏 25 ～ 60 度の範囲で動作します。温度が高くなると電気化学反応が加速され、効率が向上する可能性がありますが、コーティングが破壊されやすくなります。
チタンの熱膨張係数は、適切に配合された酸化物コーティングの熱膨張係数に非常に近いです。これは、断続運転中に温度が変化した場合でも、熱機械的ストレスが最小限に抑えられることを意味します。この柔軟性は、熱サイクルを繰り返すと異なる膨張特性を持つ材料が分解する可能性があるため、常時ではなく必要なときにのみ機能するシステムでは特に重要です。
耐汚染性と自浄性{0}}
実際には、電解質には塩化ナトリウムだけが含まれているわけではありません。また、液体中に浮遊するカルシウム、マグネシウム、有機化合物、固体も含まれています。これらは電極の表面に蓄積する可能性があります。これらの不純物は、活性部位の機能を停止させたり、細胞内の電圧を上昇させたり、化学活動を停止させたりする可能性があります。 MMO- でコーティングされたチタン表面は、滑らかで細孔がないため、多孔質グラファイトや粗い金属アノードほど汚れがつきにくいです。
アノード表面でのガスの放出は、上昇する気泡によって緩く付着しているだけの堆積物を取り除くため、自然に浄化されます。定期的に極性を反転すると、電極を陰極として短時間使用することになり、工具を使用せずにスケールの蓄積を取り除くことができます。メンテナンスにおけるこれらの利点により、チタン陽極ロッドシステムは、有人で設置する必要がない、または遠く離れた設置場所にとって魅力的なものとなり、使いやすさがさらに高まります。
チタン陽極棒を使用した次亜塩素酸ナトリウムの出力の最適化
エネルギー効率の指標とシステム設計
次亜塩素酸ナトリウムがどれだけ効率的に製造されるかを測定する主な方法は、1 キログラムの塩素を製造するのにどれだけのエネルギーが必要かによって決まります。先進的なチタン陽極を備えた新しい最先端のシステムは、1 キログラムあたりわずか 3.2 ～ 3.8 キロワット-時間のエネルギーしか消費しません。これは、1 キログラムあたり 4.5 ～ 6 キロワット-時間を必要とした古いテクノロジーに比べて大幅な改善です。
この高い効率は、塩素生成の過電圧を下げる触媒コーティング、抵抗損失を最小限に抑える電極形状、最適範囲内での動作パラメータの厳密な制御など、多くの要因によるものです。累積効果によりランニングコストを大幅に削減します。これは、エネルギーコストが年間数十万ドルに達する可能性がある大規模な自治体での使用に特に当てはまります。-
電極自体とは別に、セル設計の他の部分も全体的な効率に影響を与えます。
アノードとカソード間の適切な距離により、オーム抵抗と物質移動の制限が組み合わされます。流れパターンによって電極表面に十分な塩が確実に存在するため、濃度分極は起こりません。温度管理システムは、電気化学効率とコーティングの安定性にとって最適な範囲に保ちます。
パフォーマンスを維持しながら容量を拡張

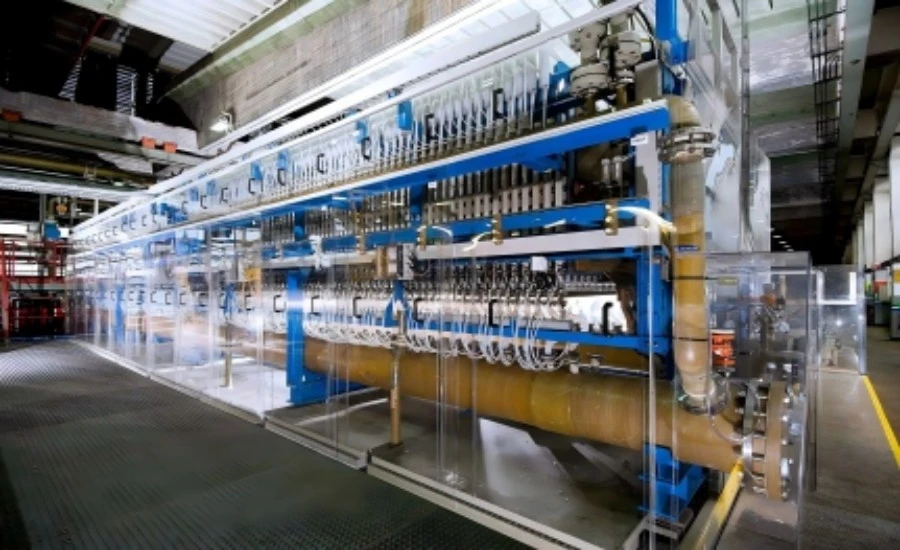

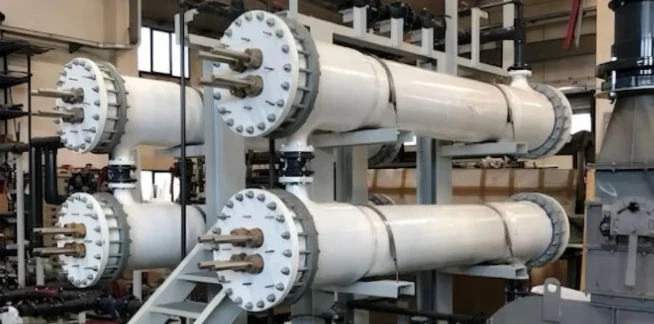

用途によって必要な次亜塩素酸ナトリウムの量は異なります。 1 時間あたりグラムを生産する小規模な家庭用プール システムには、キログラムを生産する大規模な自治体施設以上のものが必要です。柔軟な設計により、チタン電極技術はこの範囲にわたって優れた性能を発揮します。大規模な設備では、電気的に直列または並列に接続された複数の電極アセンブリが使用されますが、小型システムでは単一のロッド電極が使用されます。-
さまざまな負荷状況下でのチタンアノードロッドシステムの復元力により、容量の調整が簡単になります。一部の化学プロセスは、意図した能力に応じて最高のパフォーマンスを発揮します。ただし、電解塩素の生成は定格出力の 30% から 100% まで良好に機能します。
リアルタイムの需要に合わせて出力を調整できるため、製造作業が多すぎることや適切な保管スペースがないことから、作業員の時間と費用を節約できます。{0}
長寿命のための運用上のベスト プラクティス
電極の耐用年数を最大限に活かすには、多くの運用上の要因に注意を払う必要があります。塩濃度をメーカーが設定した範囲内に保つことで、電極表面の電流密度が過剰になるのを防ぎます。スケールの堆積は、定期的に掃除することで問題になる前に取り除くことができます。コーティングの品質は、高すぎるまたは低すぎる pH レベルで作業しないようにすることで保護されます。適切なシャットダウン手順を使用すると、システムが使用されていないときの錆びの発生を防ぐことができます。
電解槽に入る水の種類は、電解槽の機能と電極の寿命の両方に影響します。ろ過前に捕捉された固形物を除去することで、摩耗を回避できます。
柔らかくすると、カルシウムとマグネシウムのスケールはあまり形成されません。活性炭フィルターは、触媒部位を傷つける可能性のある有機分子を除去します。これらの水を調整するための手順は少額の投資であり、電極の耐用年数に大きな違いをもたらし、出力の品質を維持します。
結論
チタンの耐食性と混合金属酸化物層の触媒活性の特殊な組み合わせにより、チタン陽極ロッド技術は次亜塩素酸ナトリウム電解でより優れた性能を発揮します。この相乗効果により、電気化学的条件が厳しく、他の電極材料がすぐに分解されてしまう場合でも、動作を続けることが可能になります。エネルギー効率の向上、動作寿命の延長、メンテナンスの必要性の軽減はすべて、業界標準としてのテクノロジーの地位を支える強力な経済的利点です。
チタン電極を含むチタン陽極棒は、コーティング配合物を改善する継続的な研究、基材の前処理の革新、および劣化の仕組みに関する知識のおかげで改善されています。時間の経過とともに、これらの小さな利益が積み重なり、古い電極技術の置き換えを検討している施設や、新しい次亜塩素酸ナトリウム生成システムの設置を計画している施設への価値提案が徐々に高まります。
需要に応じて消毒剤を製造し、配布するという動きは、操作の自由、化学物質の安全性、環境の持続可能性を重視する水処理の大きな傾向と一致しています。チタン陽極ロッド技術は、次亜塩素酸ナトリウムを製造するための効果的なシステムを構築する安定した電気化学的基盤を提供することにより、この移行を可能にします。
よくある質問
1. 次亜塩素酸ナトリウム生成陽極としてチタンがステンレス鋼よりも優れているのはなぜですか?
+
-
チタンは、塩化物による錆を防ぐ固体の保護酸化層を形成しますが、ステンレス鋼は、次亜塩素酸ナトリウムの電解による高濃度の{0}}塩分と塩素-の環境に接触すると、すぐに穴が開いたり、亀裂が入ったりします。ステンレス鋼の陽極は通常、数週間から数か月継続的に使用すると壊れますが、適切にコーティングされたチタン陽極は 5 ～ 10 年間確実に機能します。チタンは寸法が安定しているため、ステンレス鋼の電極のように機械的に曲がったり壊れたりすることがなく、電気が流れたり接触したりすることが困難になります。
2. コーティング組成はチタンアノードロッドの効率にどのような影響を与えますか?
+
-
カバーの金属酸化物混合物は塩素発生触媒の活性に影響を与え、過電圧、つまりプロセスを駆動するために必要な熱力学的最小値を超える電圧を制御します。酸化ルテニウムの化学活性により、過電圧とエネルギー使用量が削減されます。高度に酸化した状態では分解が遅くなります。酸化イリジウムは安定ですが、触媒作用が弱いです。高活性部分を隠し、安定した外層を過酷な電解質環境にさらす勾配構造により、最適化された配合でこれらの機能のバランスが取れます。{4}このエンジニアリング プロセスでは、単一組成のコーティングよりも 20 ～ 40% 少ないエネルギーを使用します。-
3. チタンアノードの耐用年数に最も大きな影響を与える運用要因は何ですか?
+
-
コーティングの摩耗は主に電流密度の影響を受けます。電流密度が高くなると、酸化物の破壊とガスの発生が加速され、機械的ストレスが引き起こされます。-。 1 平方メートルあたり 3000 アンペアを超える連続動作では、1000 ～ 2000 アンペアと比較して耐用年数が大幅に短くなります。電解質の純度も重要です。有機または重金属の不純物は、触媒部位を汚染したり、局所的な腐食を誘発したりする可能性があります。温度が摂氏 70 度を超え、pH が 2 未満または 13 を超えると、分解が促進されます。通常、適切なシステム設計と最適なパラメータ設定により、想定される耐用年数が最長になります。
信頼できるチタン陽極ロッドのサプライヤーである NAVI Titanium と提携しましょう
NAVI Titanium Metal Technology Co., Ltd. は、高性能-の専門家ですチタン陽極棒困難な次亜塩素酸ナトリウム生成タスクのニーズを満たすように設計されたオプション。当社のルテニウム-イリジウム勾配複合コーティングは業界で最高のエネルギー効率を備えており、有効塩素 1 キログラムあたり 3.2 ～ 3.8 キロワット-時間の電力を供給します。さらに、独自の基板前処理技術により、連続電解処理で8～10年の寿命を保証します。豊富な経験を持つチタン陽極棒のサプライヤーとして、当社は 1 時間あたり 50 ～ 5000 グラムの範囲の容量のプロジェクトに取り組んでいます。これらには、都市の廃水処理、スイミングプールの消毒、飲料水の処理、工場での循環水システムの設置などが含まれます。当社の専門家チームは、初期のシステム設計から長期的な運用の最適化に至るまで、アプリケーションのあらゆる側面を支援します。{11}}当社の専門家にお問い合わせください。sales@navititanium.comNAVI Titanium が次亜塩素酸ナトリウムの製造量を増やし、総所有コストを削減するのにどのように役立つかについて、今すぐ説明します。
参考文献
1. チェン、G. (2004)。廃水処理における電気化学技術。分離精製技術、38(1)、11-41。
2. Comninellis, C.、Chen, G. (2010)。環境のための電気化学。シュプリンガーのサイエンス＆ビジネスメディア。
3. トラサッティ、S. (2000)。電極触媒: DSA の成功を理解する。エレクトロキミカ アクタ、45(15-16)、2377-2385。
4. Martelli, GN、Ornelas, R.、および Faita, G. (1994)。高電流密度での酸素発生アノードの不活性化メカニズム。エレクトロキミカ アクタ、39(11-12)、1551-1558。
5. メイン州バーグマン、オーストラリア州コパラル (2005)。 RuO2 を含む陽極を使用した電気化学的消毒剤の製造に関する研究。応用電気化学ジャーナル、35(12)、1321-1329。
6. クラフト、A.、シュテーデルマン、M.、ブラシュケ、M. (2003)。ドープダイヤモンド電極を使用した陽極酸化: 新しい高度な酸化プロセス。危険物ジャーナル、103(3)、247-261。
