水素経済は世界的に加速しており、PEM（陽子交換膜）水電解技術はグリーン水素製造において中心的な役割を果たしています。これらのシステム内では、焼結金属粉末運用効率と寿命を保証する重要なフィルタコンポーネントの基盤を形成します。この粉末の品質-特に純度レベル-は、電解装置が確実に動作するか、早期故障に直面するかに直接影響します。
焼結多孔質金属フィルター ソリューションを求める製造専門家は、最終製品の形状よりも原材料の方が重要であるという基本的な真実を見落とすことがよくあります。 PEM フィルター用途にチタン-ベースの焼結金属粉末を選択するときは、導電性、耐食性、システム全体の経済性に影響を与える決定を下すことになります。この記事では、高度な水素製造施設において高純度チタン粉末が交渉の余地のないものとなった理由と、実際の条件下で実際に性能を左右する技術的パラメータについて説明します。-
焼結金属粉末
1.仕様
製品名: 焼結金属粉末
内部コード: NAVI-2-002
ブランド: ナビチタン®
一般的な形状: 円形、ディスク、シート、チューブ、円形、棒、キャップまたはカスタマイズ
原材料：
(1)チタン---0Aグレードの純粉末
(2)ステンレス鋼---/SS304/SS316/SS316Lなど。
(3)ニッケル---ニッケル基合金/モネル/インコネル/ハステロイ(C22/C276)
ナビの先端分野：PEM、半導体・エレクトロニクス、医薬品など
2.購入ガイド
(1)プロセス
ナビチタン(2008年以降)はお客様の設計図に応じて加工可能です
(2)サンプル
効果的、経済的、高品質
カスタム製品の金型の基本コストのみ、サンプル注文の場合は一緒に焼結、不適格者はゼロ
(3)技術サポート
プロフェッショナルな 1 対 1 のサービス、お気軽にお問い合わせください

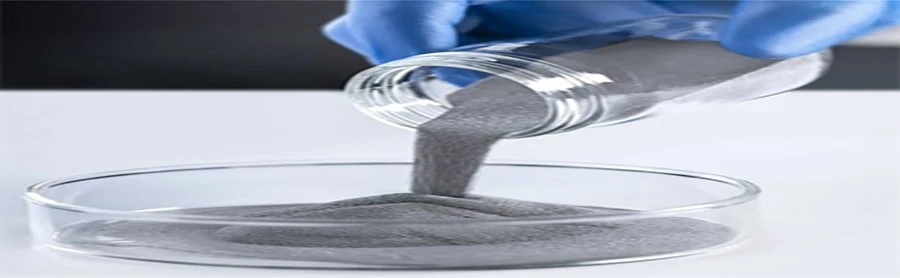

高純度の焼結金属粉末が PEM フィルターにとって重要なのはなぜですか?{0}
PEM 電解槽は、低 pH、高電流密度、酸素を放出する反応に安定的にさらされる過酷な環境で動作します。これらのシステムのフィルター エレメントは 2 つのことを行います。電極表面全体に水を均等に広げ、同時にガスを分離します。どちらの目的にも、電気的ストレス下でも形状を維持できる材料が必要です。
標準-グレードの金属粉末には、鉄、炭素などの不純物が含まれており、酸素が多すぎるため、焼結時に構造が弱くなります。酸性電流がこれらの材料を流れると、不純物サイトにより局所的な浸食が加速されます。高純度チタン粉末でこれらの弱点を取り除くことにより、均一な不動態化層が形成され、その下の金属マトリックスを保護します。{3}これは単なる理論ではありません。稼働中の電解槽の現場データによると、純度 99.7% のチタン粉末で作られたフィルターは 40,000 時間以上持続しますが、低グレードのオプションは 15,000 時間後に交換する必要があります。-
酸素含有量が電気的性能を制御
焼結金属粉末に含まれる空気の量によって、基本的な電気伝導度が変わります。チタンにはもともと薄い酸化物層がありますが、粉末製造時に酸素が過剰に添加されると、内部に酸化物ネットワークが形成され、電子の移動が妨げられます。酸素がほとんど含まれていないチタン粉末 (通常、重量の 0.18% 未満の酸素) は、多孔質フィルター構造に電流がよく流れるために必要な金属結合を維持します。これは、電圧効率が水素製造コストに直接影響する PEM アプリケーションでは非常に重要です。

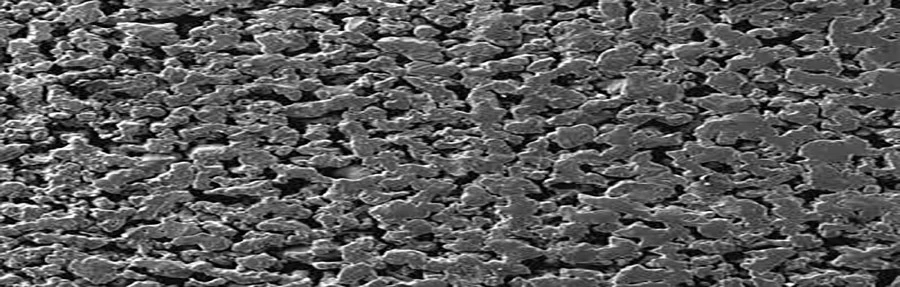

の物理的特性焼結金属粉末粒子の化学組成だけでなく、{0}}熱処理中に粒子がどのように付着するかが決まります。丸くてサイズ範囲が狭い粒子はより均一に固まり、物が通過できるように制御された孔を形成します。粒子が角張っていたり、分布プロファイルが広い場合、さまざまな細孔形状が形成され、ろ過の精度が低下し、ろ過が弱くなります。通常、粒子形態の制御は高純度の製造方法で優れています。つまり、メーカーはバッチごとに同じ焼結結果を得ることができます。-
焼結金属フィルター製造用の高純度チタン粉末-
焼結フィルターエレメントに適切なチタン粉末を選択するには、粉末の仕様が最終コンポーネントの性能にどのような影響を与えるかを知る必要があります。粉末には数十種類があり、それぞれ純度、粒子サイズの範囲、製造方法が異なります。どのオプションが最適かは、PEM システムが何を必要とするかによって異なります。

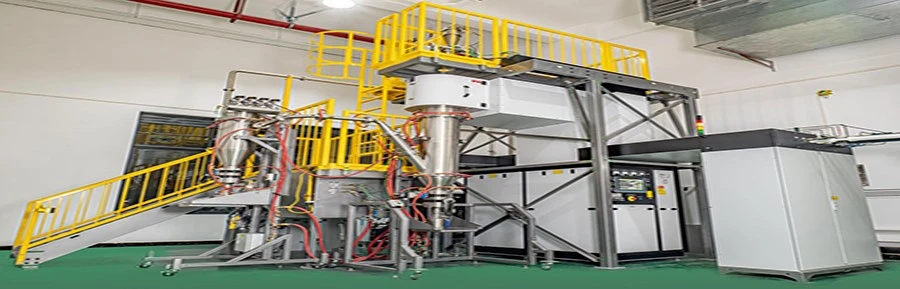

チタン粉末はさまざまな方法で製造でき、それぞれの方法で独自の特性を持つ材料が得られます。ガス噴霧が起こると、優れた流動特性を備えた丸い粒子が生成されます。これらは、フィルターエレメントの形成中に均一に充填するのに最適です。水素化物-脱水素化プロセスでは、角度のある粒子が作成されます。これらの粒子は焼結中に機械的に強く結合しますが、通過能力の一部を失う可能性があります。プラズマ球状化は、サテライトの形成がほとんどなく、超純粋で正確に球形の粒子を生成するため、最良の方法です。-これらの粒子により、フィルタリング用途での細孔サイズの最も正確な制御が可能になります。
出発粉末の粒度分布は、焼結多孔質金属スクリーンがどの程度うまく機能するかに大きな影響を与えます。粗い粉末 (45 ～ 75 μm) は、大量の水の移動に適した透過性の高い構造を形成します。一方、細かい粉末 (5 ～ 20 μm) は、汚染物質を除去する厳密な濾過を備えた構造を形成します。マルチモーダル分布では、さまざまなサイズを使用して勾配構造を作成し、サポート用の大きなレイヤーと細かいフィルター用の細かいレイヤーを使用します。ほとんどの PEM の用途では、圧力降下、バブルポイント、構造強度のニーズのバランスを取るために特別な分布が必要です。
純度グレードとその応用分野
市販のチタン粉末には、グレード 1（商業的に純粋）から 99.9% チタンの高純度のものまで、さまざまな種類があります。-標準的な PEM フィルターの製造には、純度 99.5 ～ 99.7% の材料が使用されており、ほとんどの電気分解タスクに十分に機能します。コストは高くなりますが、非常に長期間使用できる研究グレードの電解槽やシステムには、99.9% 純度の粉末が必要です。-純度を高めるための追加コストは、修理サイクルの長期化とエネルギー経済の向上につながります。
チタン焼結金属粉末の品質が PEM フィルターの性能に与える影響
パウダーの品質とフィルターの機能の間には複数の関係があります。最終コンポーネントの動作特性は、処理パラメータ、粉末バッチの一貫性、さらには焼結前の保管条件によっても影響されます。

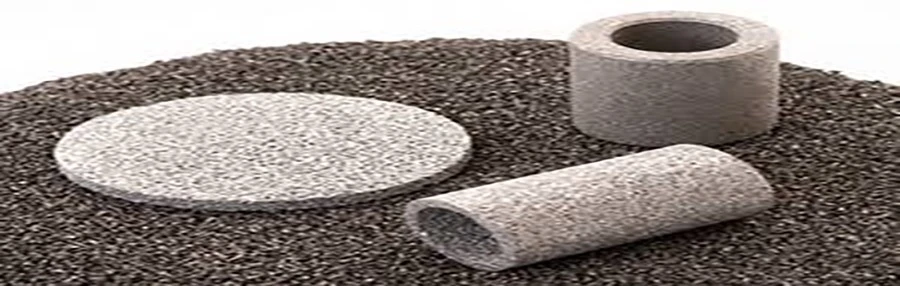

チタン粉末の新しい領域は非常に反応性が高いため、焼結中に原子が動きやすくなります。熟成された粉末はより強力な酸化層を形成し、粒子同士がくっつくのを防ぎます。これは、同じレベルの緻密化を得るには、より高い温度またはより長い処理時間が必要であることを意味します。表面化学のこれらの違いにより、同じ販売者からの異なる量の粉末によって、異なるレベルの多孔性のスクリーンが作成される場合があります。高純度-焼結金属粉末プロバイダーは、管理された保管方法と表面処理手順を使用して、すべての製造ロットが同じレベルの焼結活性を持っていることを確認します。
バッチ間の一貫性を確保するためのトレーサビリティ システム{0}{1}
商用 PEM の設置には、何百もの同じフィルタ エレメントが必要です。これだけの量を製造するには、粉末バッチの特性の違いがほとんどない必要があります。先進的なサプライヤーは、化学試験、粒度測定、さらにはサンプル焼結試験を通じて各粉末ロットを追跡します。このドキュメントにより、フィルターメーカーは最終部品の品質をテストする際に問題を発見するのではなく、事前に処理設定を変更できるようになります。
非常に純粋な原料であっても、取り扱いを誤ると、その有用性が低下する可能性があります。腐食しやすい不純物は、処理装置からの鉄汚染によってもたらされます。{1}水分を多く摂取すると酸素レベルが上がります。粉末の種類間の相互汚染により、焼結プロセスが予測不能になります。-プロ-グレードの焼結金属フィルターメーカーは、クリーンルームで粉末を取り扱い、さまざまな純度レベルに応じて別個のツールを使用し、定期的に汚染をチェックして、最終焼結ステップまで材料の品質を高く保ちます。
長期 PEM フィルター用途のための焼結金属粉末純度係数-
長期間の電気化学的接触に対してフィルター素材がどのように反応するかによって、PEM システムが長期的にどれだけ信頼できるかが決まります。{0}}短期間で行われるパフォーマンス テストでは、何千時間も使用した後にどのように故障するかはわかりません。
チタン粉末に含まれる微量の鉄はガルバニックパートナーを形成し、酸性流体中での腐食を促進します。焼結中、炭素不純物は炭化チタンに変化し、動作中に材料が溶解するのに最適な場所になります。シリコンのような危険そうに見えないものでも、チタンを攻撃から守るチタンの不動態皮膜の特性を変える可能性があります。高純度粉末バージョンでは、フィルターが壊れるこれらの経路が削減されるため、フィルターの構造と濾過能力を長期間維持できます。
始動、停止、および運転後の負荷中に、PEM 電解槽は熱サイクルを経ます。{0}これらの温度変化により、固体構造内の応力が膨張および収縮します。フィルターが高純度の粉末から作られると、微細構造がより規則的になるため、応力が広範囲に分散され、亀裂の発生が防止されます。-それほど純粋ではない材料には、完全に焼結していない箇所や穴が開いている箇所がよくあります。これらの領域には大きな応力がかかり、最終的には摩耗により破損します。
動作電位下での化学的安定性
PEM セル内の電位は非常に高くなり、チタンですら反応できなくなります。非常に純粋な材料は、より保護性が高く、幅広い電位にわたって安定した不動態層を形成します。これは、酸素を放出する側のフィルターエレメントが非常に酸化性の高い条件に対処する必要がある非対称セル設計では特に重要です。 99.5% と 99.8% の純度の違いはそれほど大きくないように思えるかもしれませんが、この材料はこのような過酷な条件下でもより錆びにくいことを意味します。

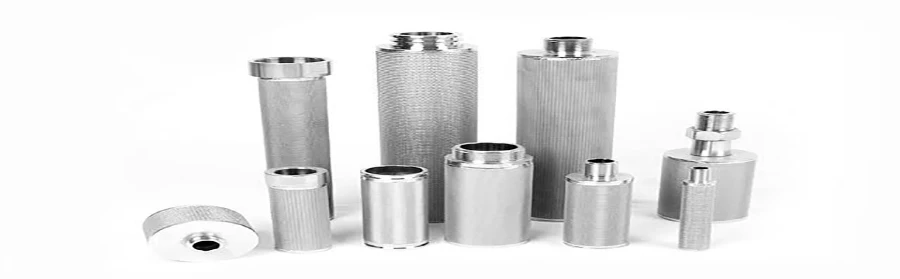

高純度チタン粉末が多孔質フィルターの信頼性をどのように向上させるか-
プロジェクトのコストは、水素の製造に使用されるツールの信頼性によって直接影響されます。計画外のメンテナンスは、生産量の損失、交換部品の高額な費用、および利益の減少につながる人件費の高騰につながります。フィルターの信頼性は、フィルターの製造に使用された粉末の品質によって決まります。
これは、均一で高純度のフィルターで作られたものでは正常です。-焼結金属粉末時間の経過とともにパフォーマンスの一部が失われます。オペレーターは推測する代わりに、実際の使用状況データを使用してメンテナンスを計画できます。この予測可能性により、スペアパーツの追跡が容易になり、メンテナンスの計画をより効率的に行うことができます。粉末の品質が変化すると、故障パターンを予測するのが難しくなります。そのため、作業員が部品を頻繁に修理することになり、必要のないコストが上昇します。
電解液への汚染物質の放出の減少
PEM システムが動作しているとき、純粋ではない粉末は電解液に不純物を放出する可能性があります。これらの汚染物質は膜の機能を損ない、触媒を傷つけ、電解質をより頻繁に交換する必要があることを意味します。 -高純度チタン粉末はこの汚染経路を遮断し、将来の部品を保護し、システムのメンテナンス訪問までの時間を延長します。触媒や膜を交換する必要がない場合、高品質の粉末の追加コストはあまり問題になりません。
焼結金属フィルターを製造する専門会社は、粉末の科学、粒子サイズ、製造方法をリストした材料証明書を発行します。これらの証明書を使用することで、エンドユーザーはフィルター部品が自分のニーズに合った適切な材料で作られていることを確認できます。 -高純度粉末の製造業者は ISO 9001 品質管理システムに従っており、多くの場合、水素製造用途について追加の認証を取得しています。これは素材が適切であることの証明であり、証明することができます。
結論
PEM フィルターの製造に適切な焼結金属粉末を選択することは、システムがどのように機能するか、運用にかかるコスト、および設置後何年にもわたって必要なメンテナンスにどれだけ影響するかに影響を与える非常に重要な選択です。防錆性、導電性、長期信頼性に関して言えば、高純度チタン粉末には、その価格の高さを裏付ける明らかな利点があります。-世界中で水素の生産が増加するにつれ、高品質の材料を第一に考える企業は、システムの稼働頻度が上がり、全体的な所有コストが低くなるため、競合他社よりも優位に立つことになります。
粉末の純度、粒子の特徴、フィルターの性能の間の技術的な関係を知ることは、何を購入するかについて賢明な選択をするのに役立ちます。成功するプロジェクトは、初期コストだけではなく、選択した材料のライフサイクル全体の経済性を考慮しています。高純度粉末によりサービス間隔が延長され、メンテナンス スケジュールがより予測可能になり、将来的には高価な部品が保護されるため、価値が付加されます。-これらの利点は、工業用電解プラントが通常使用され続ける数十年にわたって増大します。
よくある質問
1. PEM 電解フィルターにはどの程度の純度のチタン粉末が必要ですか?
+
-
通常、PEM 電解フィルターの用途には、99.5% ～ 99.9% の純度レベルのチタン粉末が必要です。必要な正確な純度は、使用方法と使用期間によって異なります。 40,000 時間以上ごとにメンテナンスが必要なシステムには、錆びにくく導電性を長期間維持できる純度 99.7% 以上のタイプを使用する必要があります。 -純度の低いオプションは、それほど要求の厳しいタスクでは機能しない可能性がありますが、より頻繁に交換する必要があるため、製品寿命全体のコストが高くなります。
2. 焼結金属粉末中の酸素含有量はフィルターの導電性にどのように影響しますか?
+
-
焼結チタンフィルター中の酸素の量は、フィルターの電気伝導度に直接影響します。酸素含有量が重量比 0.18% 未満のチタン粉末は、金属間の結合のほとんどを強力に保ち、電子が多孔質構造中を容易に移動できるようにします。酸素レベルが高くなると、材料の内部に酸化チタンのネットワークが形成されます。これらのネットワークは電流の流れをブロックし、電気化学効率を低下させます。 PEM システムでは、この導電率の違いにより測定可能な電圧損失が発生し、生成される水素 1 キログラムあたりのエネルギーコストが上昇します。
3. 異なる粒度分布を混合して勾配フィルター構造を作成できますか?
+
-
1 つのフィルター要素に異なる粒度分布を組み合わせると、強力で効果的な濾過ができるように設計された勾配構造が得られます。粗い粉末層 (45 ～ 75 μm) が構造をサポートし、大量の流体を通過させます。一方、細かい粉末層 (5 ～ 20 μm) は正確にろ過され、均一に広がります。層が適切に付着し、多孔性ゾーンが分離されたままであることを確認するために、この多層法では粉末の積層と焼結中に慎重なプロセス制御が必要です。{6}}
プレミアム焼結金属粉末を使用して PEM フィルターのパフォーマンスを最適化する準備はできていますか?

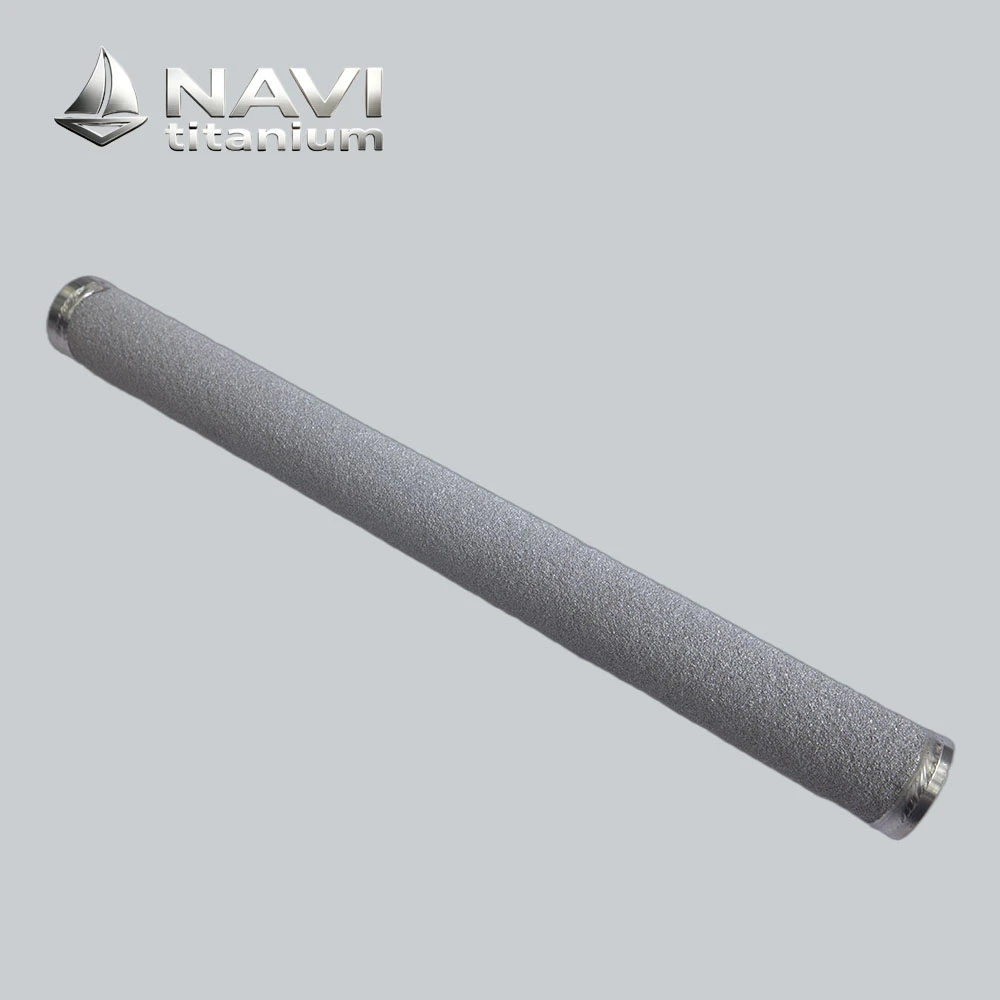

NAVI Titanium は、PEM 水の電気分解が困難な状況でも機能するように設計された、高{0}}低酸素のチタン粉末を製造します。-当社のカスタム粉末混合物は、5 ～ 80 マイクロメートルの均一なサイズの穴を作成します。これにより、水とガスの通過が容易になり、同時に非常に導電性が高く、錆びにくくなります。信頼できる出品者として焼結金属粉末、当社は、適切な粉末の選択から焼結プロセスが最適に機能するかどうかの確認に至るまで、完全な技術サポートを提供します。このようにして、お客様のフィルターエレメントが商業用水素製造の厳しい基準を満たしていることを確認できます。
金属と品質管理方法に関する当社の知識により、各バッチが同じであることが保証され、試作品の作成から大量の作成に簡単に移行することができます。 NAVI Titanium には、次世代の電解槽部品を製造する場合でも、既存のフィルタの信頼性を高める場合でも、性能の向上につながる材料ソリューションがあります。-
今すぐ当社の技術チームにご連絡ください。sales@navititanium.com特定の PEM フィルター要件について話し合い、当社のプレミアム チタン粉末ソリューションがどのように水素製造システムを強化できるかを確認してください。
参考文献
1. Carmo, M.、Fritz, DL、Mergel, J.、および Stolten, D.「PEM 水の電気分解に関する包括的なレビュー」。水素エネルギー国際ジャーナル、Vol. 38、No. 12、2013 年、pp. 4901-4934.
2. Grigoriev, SA、Fateev, VN、Bessarabov, DG、および Millet, P.「水電気分解科学技術の現状、研究動向、および課題」。水素エネルギー国際ジャーナル、Vol. 45、No. 49、2020 年、pp. 26036-26058.
3. Schalenbach, M.、Carmo, M.、Fritz, DL、Mergel, J.、および Stolten, D. 「加圧 PEM 水電気分解: 効率とガス クロスオーバー」。水素エネルギー国際ジャーナル、Vol. 38、No. 35、2013 年、pp. 14921-14933.
4. Sun, S.、Shao, Z.、Yu, H.、Li, G.、および Yi, B. 「長期陽子交換膜水電解スタックの劣化に関する調査」-。ジャーナル オブ パワー ソース、Vol. 267、2014 年、pp. 515-520.
5. ドイツ語、RM「焼結の理論と実践」。ジョン・ワイリー&サンズ、ニューヨーク、1996年、pp. 213-267.
6. Ayers, KE、Anderson, EB、Capuano, C.、Carter, B.、Dalton, L.、Hanlon, G.、Manco, J.、Niedzwiecki, M.「低コスト、高効率の PEM 電解に向けて研究が前進」 ECS トランザクション、Vol. 33、No. 1、2010 年、pp. 3-15.
