水素フィルター部品用の焼結金属粉末の選択

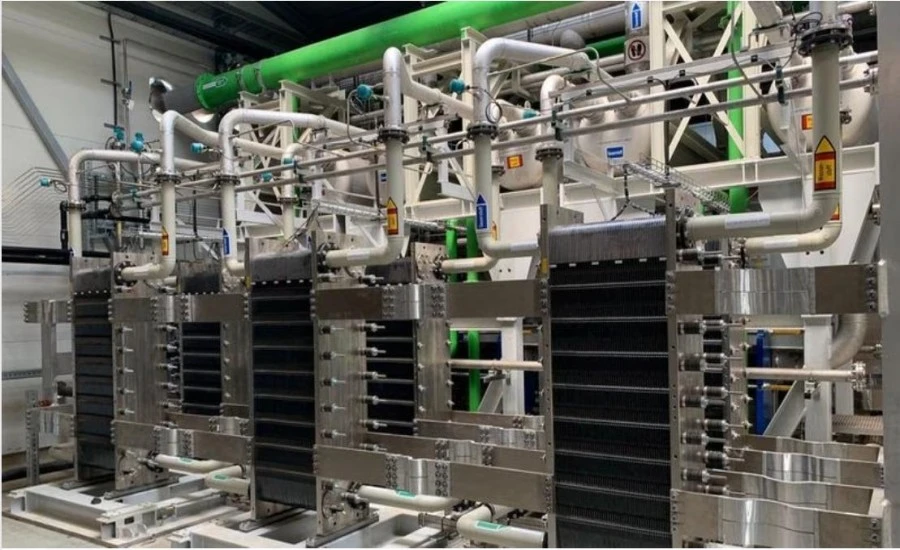

正しい選択焼結金属粉末水素フィルターコンポーネントの採用は簡単な決定ではありません。 PEM (陽子交換膜) 水電解システムでは、フィルター エレメントがプロセスの中心に位置し、水とガスの流れを管理し、腐食性の電解質に耐え、数千時間の動作時間にわたって安定した導電性を維持します。-。最初に使用するパウダーによって、最終的に完成するフィルターのほぼすべてが決まります。

このガイドでは、水素用途向けの焼結多孔質金属フィルターを指定する際にエンジニアや調達チームが理解する必要がある主要な選択基準、材料オプション、性能要素について詳しく説明します。

水素フィルターに適した焼結金属粉末の選び方

純度と酸素含有量は交渉の余地のない出発点です{0}

水素フィルター部品用の金属粉末を選択する際に考慮すべき最も重要な点は、純度と酸素レベルの 2 つです。 PEM 電解設定では、フィルター エレメントは常に、非常に慎重に洗浄された水、高電流密度、およびシステムの設定に応じて酸性またはアルカリ性の条件にさらされます。粉末ベース中の不純物が少量であっても、腐食が促進され、接触抵抗が増加し、多孔質骨格の耐用年数が短くなる可能性があります。

酸素がほとんど含まれていない（通常は 0.15 重量パーセント未満）高純度のチタン粉末を加熱すると、電気を通しやすく錆びにくい中空構造が得られます。{0}材料科学の研究では、チタンの格子間酸素により柔軟性が大幅に低下し、抵抗が大きくなり、フィルターに負荷がかかったときにフィルターがどのように機能するかに直接影響することがわかっています。これは、水素-グレードのフィルター要素にとって破ってはならない要件です。

粒度分布形状 ろ過精度

完成したフィルターエレメントの孔径、流束率、および粒子をどの程度阻止するかはすべて、粉末バッチの粒径分布に基づいています。細孔サイズに関しては、粗い粉末ほど細孔が大きくなり、より多くのガスを通過させる傾向がありますが、粉末が小さいほど細孔がより密に詰まっており、高精度のフィルタに使用できます。- PEM システムでは、ガスと水を効果的に移動させるために、フィルタ エレメントの細孔サイズが 5 ～ 80 μm の正確な値である必要があります。

適切に制御された粒度分布は、均一な焼結収縮にも役立ち、製品の異なるバッチが異なる構造を持つ可能性が低くなります。-したがって、完成した粉末フィルターエレメントのサイズと機能の均一性は、バッチ間の粉末の安定性に直接関係します。

フィルター部品の要件による焼結金属粉末の選択

PEM 電解フィルター エレメントには高-純度の低-粉末が必要です

PEM 水電気分解システムが動作する電気化学的条件は非常に厳しいものです。の焼結金属粉末これらのフィルターエレメントを構成するベースは、アノードとカソードの両方の設定において耐腐食性が非常に高い必要があります。最適な材料は高純度のチタン粉末です。-これにより、金属を覆う不動態酸化層が形成され、同時に十分な電気が流れます。

Journal of Power Sources に発表された研究によると、高純度粉末で作られた多孔質チタン輸送層は、標準グレードの粉末で作られた層よりも接触抵抗がはるかに低く、長期安定性が優れています。{{0}{1}{2}これは、純度の定義が単なるマーケティング上の主張ではなく、今や真のニーズであることを意味します。

高温{0}}高圧-用途には構造的な堅牢性が必要

温度が低い場合、水素フィルターのすべての部分が機能するわけではありません。水素を製造および精製するシステムの一部の部分は、多孔質の骨格にストレスをかける高温と高圧にさらされます。

このような状況が発生すると、粉末の焼結活性-、つまり、焼結プロセス中に粒子間に強い結合を形成する能力-が非常に重要になります。

ニッケルとステンレス鋼で作られた粉末は高温でも非常に強いため、熱サイクルや圧力変化にさらされるフィルター部品の製造に使用できます。最終的に、チタン、ニッケルベース、ステンレス鋼粉末のいずれを選択するかは、用途の作業条件、流体化学、および性能目標によって決まります。{1}

水素用途向けのチタンおよびニッケル-ベースの焼結金属粉末

なぜチタン粉末がPEMフィルターエレメントの製造を支配しているのか

PEM水素フィルターの部品に使用される「焼結金属粉末」の素材としては、今でもチタンが最適です。密度が低く、耐腐食性が高く、不動態な表面を備えているため、PEM 電解槽内の電気化学的環境に最適です。低酸素微粉末から製造された多孔質チタン フィルター エレメントは、常に安定した細孔形態、信頼性の高い濾過性能、長い保守間隔を備えています。

チタンの上に形成される不活性な TiO2 層は、フッ化物を含む PFSA 膜などの攻撃的な媒体に対する自然な防御機能として機能します。この保護効果は、ベースパウダーに多くの酸素が含まれていない場合により強くなります。これは、焼結中に酸化物が過剰に形成されると、粒子間の結合が破壊され、骨格の総密度が低下する可能性があるためです。

ニッケル-ベースの粉末はアルカリ性および高温-条件に対応します

アルカリ水電解（AWE）システムやその他の高温水素処理領域で動作するフィルター部品は、ニッケル-ベースの焼結金属粉末で作られている必要があります。{0}

ニッケルは酸に対して優れた耐性を持ち、チタンが同様に機能するには追加の表面処理が必要な温度でも機械的完全性を維持します。

メーカーは、ニッケル ベースの粉末とステンレス鋼の粉末を特定の階調比で混合することにより、階調フィルター エレメントを作成できます。{0}これらは、要素が厚くなると細孔のサイズと密度が変化する構造です。この方法は、単一の部品で機械的サポートと濾過精度の両方を最大限に活用できるため、可動部品が多い状況で役立ちます。

焼結金属粉末の組成がフィルターの性能に与える影響

パウダーのグラデーション比率がグラデーション細孔構造を定義する

セラミックフィルターエレメントに粗粉と微粉が混入するのには理由があります。異なる粒子サイズの比例混合であるグラデーション比は、焼結構造内で細孔がどのように形成され、接続され、広がるかを決定します。適切なグラデーション比率を選択すると、外側ではしっかりとフィルタリングしながら、内側では多くのものを通過させるグラデーション細孔構造を作成できます。

この考え方は特に重要です焼結金属粉末水素システムのフィルターエレメントでは、気体と液体の二相の流れを管理するために細孔サイズと曲がりの両方を正確に制御する必要があります。階調率が適切に処理されないと、不均一な細孔ネットワークが作成されます。これにより、流れが不均一に分配され、圧力降下が急速に上昇します。

焼結活動によって骨格密度と機械的強度が決まる

粉末粒子の焼結活性は、粉末粒子が加熱焼結プロセス中に接触する点でどれだけよくくっつくかによって決まります。

焼結活動が活発になると、多孔質の骨格がより厚く、より強靱になり、機械的により安定します。焼結活性が低いと、粒子がうまく付着しないため構造が弱くなり、機械的または熱的な応力が加わったときに亀裂が入りやすくなります。

粉末メーカーは、表面化学、粒子形状、微量元素含有量を注意深く管理することで、最高の焼結結果を得ることができます。水素フィルターエレメントメーカーは、サイズの公差を満たし、長期間の運用要求に対応できるフィルターエレメントを製造したい場合、一貫して高い焼結活性を持つ粉末を選択する必要があります。

焼結金属粉末と水素フィルターの動作条件のマッチング

精密電解環境には最も厳しい粉末仕様が必要です

水素フィルター市場で最も要求が厳しいのは、PEM 高精度電解フィルター エレメントです。{0}これらの部品には、可能な限り純粋で、粒子が可能な限り小さく、許容される空気の量が最小限である「焼結金属粉末」が必要です。 PEM 電解装置では誤差が許容される余地はほとんどありません。粉末の品質がわずかに変化しただけでも、システムの動作効率が低下したり、部品の故障が早まったりする可能性があります。

高性能フィルタ エレメントは、標準的な市販の粉末ではなく、対象用途の正確な作業条件に合わせて調整された粉末仕様を使用するため、市販のオプションとは異なります。カスタムの粉末適応により、メーカーは細孔構造を 5 ～ 80 μm の範囲で微調整することもでき、これにより水とガスが特定のスタック設計を通過しやすくなります。

-コアパフォーマンスを損なうことなく費用対効果を適応させる

水素フィルター部品を大量に製造する場合、コスト管理が大きな問題となります。特定のタスクに対して最も高価な高純度粉末を選択することが必ずしも必要であるわけではありませんし、正しいとも限りません。-費用対効果を調整する方法により、メーカーは、より低い圧力、より攻撃性の低い流体化学、またはより短いサービス サイクルなどの穏やかな条件で機能するフィルタ部品のベースを過剰に設計することなく、性能ニーズを満たす粉末を選択できます。{4}

パウダーのグレードを、ポートフォリオの中で最も厳しいケースに合わせるのではなく、実際の作業のストレスに合わせることが重要です。これを行うには、作業条件、予想される耐用年数、バッチ全体で許容されるパフォーマンスの差の量について多くのことを知っておく必要があります。粉末の最適化が正しく行われれば、フィルターエレメントの信頼性を低下させることなく、材料コストを削減できます。

結論

正しいものを選択するのは技術的なプロセスです」焼結金属粉末" 水素フィルター部品の場合。純度、粒子サイズ、階調率、焼結活性、および作業環境に細心の注意を払う必要があります。PEM 電解フィルター エレメントは、依然としてほとんどがチタン粉末、特に高純度、低酸素グレードで作られています。ニッケルとステンレス鋼で作られた粉末は、高温およびアルカリシステムで使用できます。水素の使用では、長期的なフィルター エレメントの性能とコスト削減を実現する最も効果的な方法です。-粉末の仕様が作業状態に正確に適合していることを確認することです。

水素フィルター ソリューションの信頼できる焼結金属粉末サプライヤーである NAVI Titanium - と提携しましょう

カスタムがあります」焼結金属粉末NAVI Titanium は、水素エネルギー産業専用に提供するオプションです。中国の宝鶏ハイテク区（チタン バレー）に本社を置く焼結金属粉末のメーカーとして、当社はフィルター エレメントの製造に関わるあらゆるプロジェクトに多くの材料知識と精密な生産をもたらします。当社の製品ラインには、PEM 電解環境に最適な高純度、低酸素のチタン粉末基板が含まれています。細孔のサイズは 5 ～ 80 です。グリーン水素プロジェクトを拡張する場合でも、高精度電解槽の設計を改善する場合でも、ナビ チタンのカスタム粉末システムは、装置の摩耗を軽減し、耐用年数を延ばし、大規模な一貫した生産をサポートします。お客様のニーズに最適な粉末ソリューションの選択をお手伝いします。

詳細については、次のアドレスまでメールでお問い合わせください。sales@navititanium.com.

参考文献

1. Carmo, M.、Fritz, DL、Mergel, J.、および Stolten, D. (2013)。 PEM 水の電気分解に関する包括的なレビュー。水素エネルギー国際ジャーナル、38(12)、4901–4934。

2. Majsztrik, P.、Satterfield, MB、Bocarsly, AB、および Benziger, JB (2007)。ナフィオン膜における水の吸着、脱着、および輸送。膜科学ジャーナル、301(1–2)、93–106。

3. 伊藤洋、前田哲、中野明、竹中博（2011）。 PEM水電解条件下でのナフィオン膜の特性。水素エネルギー国際ジャーナル、36(17)、10527–10540。

4. ツォトリディス、G.、ピレンガ、A. (2018)。エネルギー貯蔵用途向けの低温水電気分解に関する EU 統一用語。-欧州連合出版局。

5. ドイツ語、RM (1994)。粉末冶金科学 (第 2 版)。金属粉末工業連合会

6. Smid, J.、Beckers, CG、Hauer, A.、および Terpstra, RA (1993)。精密濾過用の多孔質ステンレス鋼膜: 材料、製造、および用途。膜科学ジャーナル、80(1)、189–198。
