焼結金属粉末の粒径から濾過精度まで

エンジニアが PEM 水の電気分解などの要求の厳しい用途向けに濾過システムを設計する場合、基礎となる原材料の品質が非常に重要になります。焼結金属粉末 - 多孔質フィルター構造の形成に使用される粒状の金属基材 - は、完成したフィルター要素の性能を直接左右します。粒子サイズ、純度、グラデーションはすべて、フィルターが厳しい公差を保持するか、汚染物質を通過させるかどうかを決定します。

この記事では、粉末の特性と濾過結果の間の中心的な関係について説明し、焼結フィルターエレメント用の材料を調達する際に何に注意すべきかを明確に示します。

焼結金属粉末の粒子サイズはろ過精度にどのような影響を与えますか?

焼結多孔質金属スクリーンの設計では、粒子サイズが最も重要な要素となります。金属粒子は焼結プロセス中に互いにくっつき、それらの間の空間はすべてがつながった穴のネットワークを作成します。粒子が小さいと細孔は狭くなり、粒子が大きいと細孔は広くなります。この直接的な関係により、粒子サイズを厳密に管理するメーカーは、濾過精度も厳密に管理します。

粒径と細孔スロート形状

平均粒子幅は、液体または気体が通過しなければならない最も狭い経路である細孔スロートに直接関係します。 Powder Technology で発表された研究によると、焼結体の平均穴サイズは、粉末粒子直径の中央値の約 15% ～ 40% です。これは、粉末を圧縮するために使用される温度と圧力によって異なります。例えばチタン粉末を900～1,100度に加熱すると、粒径が20～200μmのときに5～80μmの幅の細孔ができます。ほとんどの工業用フィルターグレードがこのウィンドウに適合します。

粒子サイズの均一性と遮断の一貫性

粒子サイズがより均一に分散されると、より均一な細孔ネットワークが作成されます。粉末バッチにさまざまな粒子サイズが含まれている場合、たとえば、微粒子に大きな粒子が多数混合されている場合、予想よりもはるかに大きな細孔チャネルがいくつか開きます。これにより漏れ経路が生じ、検出の効果が低下します。膜の安全性には粒子の厳密な制御が必要であるため、このレベルの変動は PEM 電解システムでは許容できません。

生産バッチがすべて同じ粒度であれば、完成した多孔質金属フィルターの濾過性能は同じになります。

焼結金属粉末の粒度分布と細孔形成

PSD (粒度分布) は品質を測定するだけの方法ではありません。それは物事をデザインするためのツールでもあります。エンジニアは、PSD を意図的に移動することで、合金の化学的性質を変えることなく、細孔容積、ねじれ度、フラックス特性を変更できます。

単峰性分布と二峰性分布

PSD 曲線内の単一点、または単峰性分布は、細孔が焼結体の全体にわたってほぼ同じサイズであることを意味します。単一の明確なフィルターカットポイントが必要な状況では、これがうまく機能します。二峰性分布には 2 つの異なる粒子グループがあり、階層的な細孔構造を形成します。クラスター間の大きなチャネルが全体の流れを制御し、クラスター内の微細なチャネルが粒子の捕捉を制御します。この 2 つのチャネル設計により、遮断の精度を低下させることなくスループットが向上します。このバランスは、圧力損失を低く抑える必要がある水素製造に使用される装置で高く評価されます。

焼結温度と PSD の関係

焼結温度が高い場合、PSD の選択はより大きな影響を及ぼします。温度が上昇すると、表面拡散により粒子間のネックの成長が加速され、最初の状態に比べて細孔のどが小さくなります。単位体積あたりの表面積が大きいため、細かい粉末は粗い粉末よりも温度の変化に敏感です。

このため、使用するエンジニアは、焼結金属粉末正確な濾過を行うには、PSD と焼結プロファイルの両方を一緒に設定し、それらを別々の設定ではなく関連する要素として考えます。

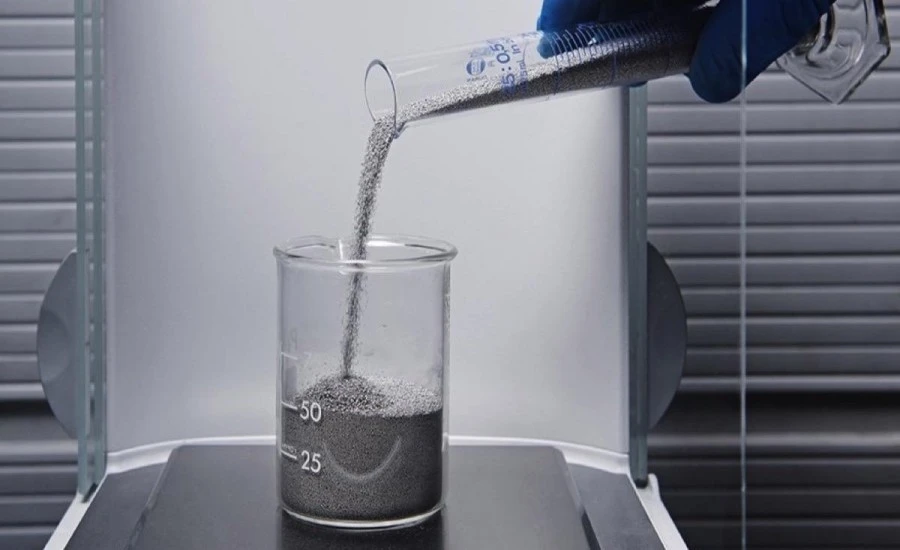

微細な焼結金属粉末によりろ過精度が向上

10 µm 未満の濾過速度は、通常は 45 µm 未満のグレードの微粉末によって可能になります。これは、PEM 電解槽や製薬プロセス ラインの敏感な膜を保護するための重要な領域です。微細なグレードの高純度チタン粉末を適切に焼結すると、サブミクロンの粒子を捕捉するのに非常に優れた厚く複雑な細孔ネットワークが得られます。

微粉末の性能の制限要因としての酸素含有量

微粉末は表面積が大きいため、保管および取り扱い中の酸素の吸収が非常に懸念されます。チタン粉末に酸素が多く含まれると、多孔質構造の電気伝導性が低下し、表面での酸化物の成長が促進されます。どちらも電気化学環境での長期的な性能に悪影響を及ぼします。-酸素含有量が低く、通常 0.15 wt% 未満の酸素を含む微細なチタン粉末-は、PEM フィルタ コンポーネントが依存する金属の導電性を維持します。-

表面積、ネックの接着、構造の完全性

微細な粉末粒子により幅よりも強い焼結ネックが形成され、低い焼結温度でも強いフレームが形成されます。高圧サービスでは、その強度が重要です。数バールの差圧で動作する多孔質金属フィルターには、圧縮時に変形しないフレームが必要です。部品の細孔形状と長期にわたる正確な濾過能力は両方とも構造安定性によって保護されています。-

粒子保持を制御するための焼結金属粉末ブレンド

粗い粉末画分と細かい粉末画分を混合することで、勾配フィルター構造-壁の厚さに応じて細孔サイズが徐々に変化するパーツ-を作成することが可能です。上流面にはバルク固体をロードする粗粉が含まれ、下流面には目標の濾過カットポイントに到達する微細粉が含まれます。

グラデーション比とその流れ抵抗への影響

ブレンドでは、粗い粉末から細かい粉末までの量によって、平均細孔サイズとネットワークの波形形状の両方が決まります。より細かい粉末部分が増えると材料がより曲がりくねり、圧力損失が増加しますが、深層ろ過の機能も向上します。高流束水素ラインにおける公称 20- µm の焼結フィルターエレメントなど、特定の用途に最適な比率を得るには、流れ抵抗に対する細孔サイズを正確にマッピングするために、水銀圧入法データとともに焼結試行を繰り返す必要があります。

バッチ-間の-ブレンディングの一貫性

グラジエント構造は、混合比が生産実行ごとに同じままである場合にのみ、想定どおりに機能します。公称フィルターグレードは、微粉末画分のわずか 5% の変化に対して数マイクロメートル変更することができます。-。粉末プロバイダーがフィルタ メーカーにロットごとの PSD 証明書を提供すると、粉末を追跡して、大量の生産量にわたって比率が同じであることを確認できます。--

焼結金属粉末が一貫した濾過精度を支える仕組み

現場での信頼性を高めるには、ラボで良好な結果を得るための鍵となるのは一貫性です。と焼結金属粉末基材がバッチ間で同じように動作するため、メーカーはフィルタ要素を何千ものユニットにも当てはまる固定定格に認定することができます。

焼結活性と細孔骨格の再現性

粉末の焼結活動、つまり特定の温度で固体結合を形成する熱力学的準備がどの程度整っているかは、粒子の形状、表面状態、およびまだ存在する酸化物の量に応じて変化します。{0}}活性の高い粉末は制御された温度で確実に焼結し、一貫した気孔率と圧壊強度を備えた多孔質の骨格を形成します。同じネックの成長を得るには、活性の低い粉末にはより高い温度が必要です。そのため、細孔が閉じすぎてバッチ間で濾過がシフトするリスクが高まります。-

下流の品質を守るトレーサビリティ基準

各生産ロットについて、責任のある粉末プロバイダーは、粒度分析 (レーザー回折)、見掛け密度、タップ密度、酸素含有量、および表面形態の記録を保管します。この一連の事務手続きに従うことで、フィルターメーカーは、何が問題になったのかわからないまま生産工程全体を廃棄する代わりに、現場で障害の原因となった粉体バッチを見つけて問題の原因を解決することができます。同時に何千ものフィルターエレメントを使用する大規模なグリーン水素プロジェクトの場合、その追跡は選択の余地がありません。それは購入の要件です。

結論

生からの道のり焼結金属粉末承認された濾過精度、粒子サイズの選択、PSD エンジニアリング、混合戦略、およびバッチの安定性を備えた完成したフィルターエレメントを実現するためには、必要な手順を実行する必要があります。すべての変数は他の変数に加算されます。どれか一つでも間違えると、細孔の形状が変化したり、構造が安定しなくなったり、ロット間の差異が生じて現場での性能に悪影響を及ぼします。したがって、これらすべての要因を理解し、制御できる粉末プロバイダーを選択することは、プロセスの他のステップを選択するのと同じくらい重要です。

精密ろ過の信頼できる焼結金属粉末サプライヤーである NAVI Titanium - と提携しましょう

高純度、低酸素のチタン粉末と関連金属粉末混合物は、NAVI Titanium で入手できます。-これらは、PEM 電解システム、水素エネルギー インフラストラクチャ、高圧工業用ろ過など、需要の高い焼結フィルターの用途向けに作られています。-当社の独自の細孔形状は 5 ～ 80 µm の範囲にあり、厳密なロットごとの PSD 制御を使用して、製造するすべてのフィルタ エレメントがバッチごとに期待どおりに機能することを確認しています。-プロフェッショナルとして焼結金属粉末当社は、材料科学の専門知識と柔軟なカスタマイズを組み合わせて、コストを削減し、耐用年数を延長し、自信を持って生産を拡大できるよう支援します。

特定の粉末要件について話し合う準備はできていますか?弊社の技術チームにお問い合わせください。sales@navititanium.com.

参考文献

1. ドイツ語、RM シンタリング: 経験的観察から科学的原理まで。バターワース-ハイネマン、2014年。

2. デビル、S.、他。 「粉末冶金成形体の細孔径分布と焼結反応速度」。粉末技術、Vol. 287、2016 年、pp. 183–191。

3. ウェン、CE、他。 「水素化チタン粉末から焼結した多孔質チタンの加工と機械的性質」 Journal of Materials Processing Technology、Vol. 189、1 ～ 3 号、2007 年、pp. 154-158。

4. カーマン、PC 多孔質媒体を通るガスの流れ。バターワースの科学出版物、1956 年。

5. 国際標準化機構。 ISO 4022: 浸透性焼結金属材料 - 流体の浸透性の測定。 ISO、2018年。

6. Smid、I.、他。 「焼結金属フィルターの細孔構造と透過性に及ぼす粒度分布の影響」 International Journal of Powder Metallurgy、Vol. 44、No. 3、2008 年、pp. 31–39。
