MMO チタンアノードが塩素発生アプリケーションに適合する理由

塩素-ベースの消毒は、現代の水処理の根幹です。都市の下水処理場、商業用プール、産業用冷却システムのいずれを管理している場合でも、信頼性の高い塩素生成により水を安全に保ち、システムをクリーンに稼働させます。そのプロセスの中心には、1 つの重要なコンポーネント - があります。チタン陽極棒.

しかし、どんな電極でも良いというわけではありません。混合金属酸化物 (MMO) チタン アノードは塩素発生反応の業界標準になっていますが、それには十分な理由があります。この記事では、MMO-でコーティングされたチタン アノードがどの代替品よりも優れている理由、塩化物が豊富な環境で MMO が非常に効果的である理由、および適切なコーティング技術がどのように長期にわたる運用コストを劇的に削減できるのかを正確に説明します。-

MMO チタン陽極棒が塩素発生に適しているのはなぜですか?

塩素発生の背後にある電気化学的論理

アノード表面は、溶液の酸化により塩素が発生する場所です。反応が起こるためには、電極材料がその形状を維持し、強い酸化に耐え、塩素発生反応 (ClER) のエネルギー障壁を下げることができる必要があります。

MMO コーティングを施したチタン陽極ロッドによって、3 つのニーズすべてを同時に満たすことができます。チタンベースにより構造が硬くなり、腐食から保護されます。通常、二酸化ルテニウムと二酸化イリジウムで構成される混合金属酸化物層が実際に機能します。 Journal of Applied Electrochemistry に掲載された研究によると、RuO₂ と IrO₂ で作られたコーティングは、塩素発生の過電圧が 40 ～ 80 mV という低い値に達する可能性があり、これはグラファイトや白金メッキの電極よりもはるかに低い値です。

競合材料が不十分な理由

大量の電気と超塩分が存在する場合、グラファイト電極はすぐに摩耗します。

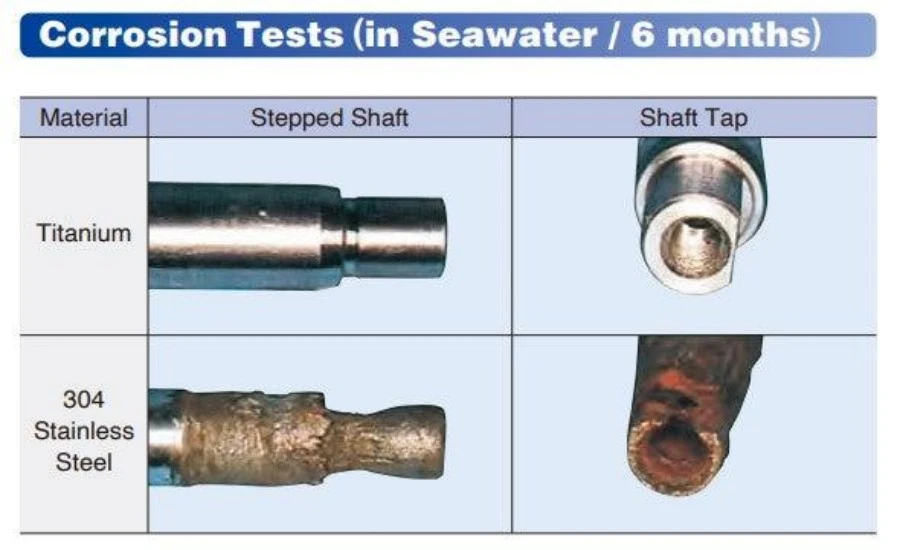

陽極分極により、ステンレス鋼はわずか数時間で不動態化されます。鉄は錆びて直せない。銅は溶液中で分解し、溶液を汚染します。これらの材料は、電気化学的選択性、耐腐食性、長期使用の点でチタン陽極棒ほど優れたものはありません。-

中性およびアルカリ性の条件では、チタン基板は薄くて強力な TiO2 の不動態皮膜を形成します。この皮膜は母材金属を塩化物の攻撃から保護します。これらの電極は、MMO コーティングが表面に機械的に結合しているため、塩分濃度が高く酸化力の強い塩水の中でも 1 日 24 時間、年中無休で動作します。これはまさに、通常の電極がわずか数週間で機能しなくなるような環境です。

塩化物-が豊富な電解質用の MMO チタン アノード ロッド

高塩分濃度の動作条件下でのパフォーマンス-

次亜塩素酸ナトリウム発生器は、重量比 3% ～ 25% の NaCl を含む水で最もよく機能します。これらのレベルに達すると、塩化物イオンはほとんどの金属に対して非常に有害になります。ここはチタン陽極棒が成長するのに最適な場所です。ルテニウム-酸化イリジウムの表面は塩化物を引き付けるのに非常に優れており、ClER プロセスをスピードアップし、ファラデーの効率を高めます。これは、そこに投入される電気エネルギーの多くが、廃熱や酸素の発生ではなく、直接有用塩素に変換されることを意味します。

-大規模次亜塩素酸ナトリウム発生装置の現場データは、MMO チタン アノードが 15～20 g/L NaCl 溶液中で電流効率を 90% 以上に維持できることを示しています。グラファイトまたは普通のチタン電極では、数百時間以上使用してもこのようなことはできません。

寸法安定性と長期信頼性-

大きなメリットの 1 つは、チタン陽極棒古い電極材料と比べて優れている点は、時間が経っても同じサイズを維持できることです。

使用中にワイヤーが破損したり、収縮したり、形状が変化したりすることはありません。電解槽の設計において、これは非常に重要です。寸法的に安定したアノードは、電極間ギャップを一定に保ちます。-これにより、セル電圧が安定に保たれ、コーティングの劣化を促進するホットスポットが阻止されます。

いくつかの水処理施設の研究によると、MMO チタン アノードは、塩化物が豊富な環境で数千時間使用した後でも、その形状とコーティングが維持されています。{0}}この安定性は、塩素の排出量が同じであり、メンテナンスの頻度が少なくて済むことを意味します。

塩素発生用の Ru-Ir コーティングされたチタン陽極棒

ルテニウムと酸化イリジウムの相乗効果

塩素発生の過程で、二酸化ルテニウム (RuO₂) は活性化エネルギーを低下させ、塩素の生成を加速します。二酸化イリジウム (IrO₂) には安定化効果があり、コーティングを長持ちさせ、錆びにくくします。それらは協力して、触媒活性と生命が互いに助け合う表面を形成します。

次亜塩素酸ナトリウム発生装置で動作するチタン陽極棒は、有効塩素 1 キログラムあたり 3.2 ～ 3.8 kWh の塩素を生成し続けることができます。これは、4.5 ～ 5.5 kWh/kg を必要とする古い電極技術に比べて顕著な改善です。機械が何年もノンストップで稼働する場合、単位エネルギー使用量の違いは大きな違いになります。

MMO コーティングがチタンアノードロッドの触媒活性をどのように改善するか

勾配複合コーティング アーキテクチャ

すべての MMO カバーが同じ方法で作られているわけではありません。通常、単一層のカバーは、RuO₂ と IrO₂ の均一な層でベースを覆います。この方法は効果があるとはいえ、層内に応力差が生じ、時間の経過とともに微小亀裂や層間剥離が生じ、塩化物イオンがチタン基板に到達し、最終的には不動態化や早期故障につながります。

勾配複合コーティング技術は、この問題に即座に取り組みます。多数の堆積層にわたって酸化物混合物の構成と密度を変えることにより、コーティングはベースから触媒表面に容易に移動します。-これにより、残留応力が低下し、構造の突然の変化がなくなり、層の境界から塩化物が侵入するのが阻止されます。実際の結果は、2 ～ 3 年後に急激に劣化するのではなく、8 ～ 10 年の耐用年数にわたって一貫した触媒活性を維持するチタン アノード ロッドです。

界面触媒作用とセル電圧の低下

表面積、活性部位の数、および接触の形状はすべて、電極が ClER をどの程度うまく駆動するかに影響します。コーティングを塗布する前にチタン表面をエッチングして変化させる高度な基材前処理により、触媒作用に利用できる表面積が増え、コーティングが付着しやすくなります。最適化された基板準備とグラジエント MMO 設計を組み合わせると、動作セル電圧が低下します。これにより、消費電力が直接削減され、同時にコーティングの寿命が長くなります。

安定した塩素生成のための MMO チタン陽極棒の選択

電極の仕様を発電機の容量に適合させる

チタン陽極棒を選択するときは、システムの規模が重要です。たとえば、小規模プール用の 50 g/h 次亜塩素酸ナトリウム ユニットに必要な電流密度は、5,000 g/h の都市プラントの電流密度とは大きく異なります。コーティングの成分、ベースの形状、層の厚さが動作電流密度とブライン濃度に対して適切であることを確認することが重要です。過剰な指定はお金と時間の無駄になります。一方、-指定が不足するとコーティングの磨耗が早まります。

サプライヤーの能力とプロセスの一貫性の評価

コーティングの品質は肉眼では確認できません。製品を選択する際には、カタログの詳細よりも技術的な詳細が重要です。チタン陽極棒プロバイダー。コーティング層の数、グラジエント構造、基板前処理プロトコル、加速寿命試験データについて調べてください。プロセス管理を記録し、パフォーマンス データを提供できるサプライヤー間で有益な比較を行うことができます。

これにより、現場での失敗に対して多額の費用を支払う必要がなくなります。

NAVI Titanium から高性能 MMO チタン アノードを入手-

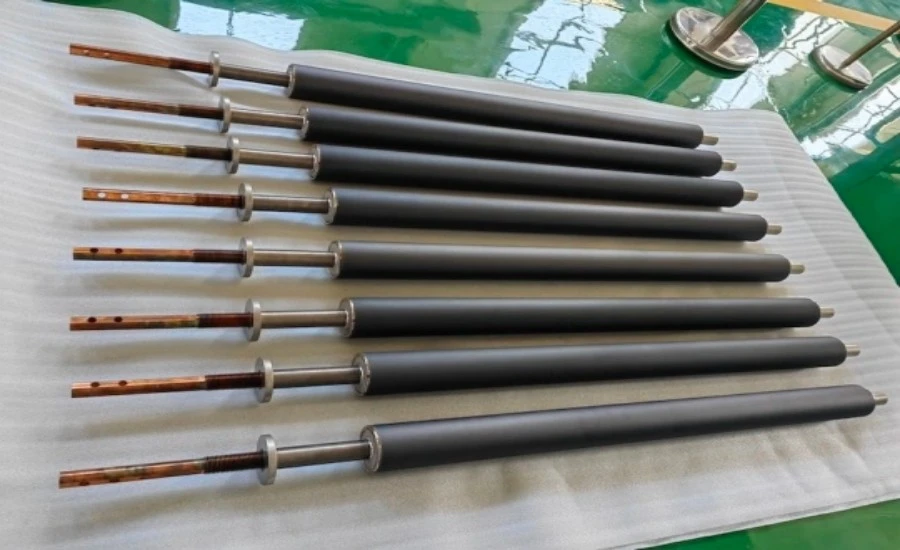

NAVI Titanium は、高強度の塩素発生サービスで常に機能するように作られた、Ru{0}}Ir で覆われたチタン アノード ロッド セットのフルラインを設計および製造しています。{1}チタンアノードロッドの信頼できるプロバイダーとして、ナビチタンは独自の勾配複合コーティング技術と厳密な基板修飾プロトコルを使用して、単位エネルギー使用量を有効塩素1kgあたり3.2〜3.8kWhに保つ電極を製造しています。これにより、システムの全体的な運用コストが 10 ～ 25% 削減されます。 NAVI アノードは 8 ～ 10 年間使用でき、50 g/h ～ 5,000 g/h を生成できる次亜塩素酸ナトリウム エンジンで動作できることが示されています。プロジェクトの詳細を次の宛先に送信してくださいsales@navititanium.comナビ チタンの専門家チームが、お客様のニーズに合ったソリューションをすぐにご連絡いたします。

結論

MMO チタン アノードは優れた電極であるだけでなく、進行中の塩素の発生による機械的、電気的、経済的ニーズを満たすことができる唯一のタイプの電極です。チタンベースが錆びを防ぎ、形状を安定させます。 Ru-Ir MMO コーティングは過電圧が低く、ファラデー効率が 90% 以上です。勾配複合設計により、コーティングが長持ちし、消費エネルギーが少なくなります。鉄、銅、グラファイト、ステンレス鋼などの競合する材料は、現実にはこの組み合わせに匹敵するものはありません。のチタン陽極棒最適化された MMO 処理を使用することは、あらゆる主要な塩素生成アプリケーションにとって賢明で実証済みの選択肢です。

ナビチタンへのお問い合わせ

のチタン陽極棒最適化された MMO 処理を備えた製品は、あらゆる主要な塩素生成アプリケーションにとって賢明で実証済みの選択肢です。次のアドレスで NAVI Titanium チームに電子メールを送信できます。sales@navititanium.com技術的な質問、カスタム仕様、またはプロジェクトに関する相談。

参考文献

1. トラサッティ、S. (1991)。セラミック酸化物の物理電気化学。エレクトロキミカ アクタ、36(2)、225–241。

2. パニック、V.、ニコリック、B. (2007)。ゾル-ゲルは、塩素と酸素の発生によりチタン上に活性三元酸化物コーティングを作成しました。電気化学協会ジャーナル、154(9)、D621–D628。

3. コムニネリス、C.、ヴェルチェージ、GP (1991)。 DSA- タイプの酸素発生電極の特性評価: コーティングの選択。応用電気化学ジャーナル、21(4)、335–345。

4. AT クーン、CJ モーティマー (1973)。チタン-上での塩素の発生と還元の反応速度論は、金属酸化物電極、特にRuO₂とIrO₂をサポートしました。電気化学学会誌、120(2)、231–236。

5. リー X.、プレッチャー D. (2011)。新しいフロー電池: 塩素-アルカリ用途の MMO アノードに関連する可溶性鉛 - を含む電解質をベースにした鉛蓄電池。 Chemical Society Reviews、40(7)、3879–3893。

6. マルティネス-カリフォルニア州ヒュートル、S. フェロ（2006）。廃水処理のための有機汚染物質の電気化学的酸化: 直接および間接プロセス。 Chemical Society Reviews、35(12)、1324–1340。
